产品说明
施耐德RGZE1S48M继电器底座介绍：中间继电器(intermediate relay)：中间继电器通常用来传递信号和同时控制多个电路，也可用来直接控制小容量电动机或其他电气执行元件。中间继电器的结构和工作原理与交流接触器基本相同，与交流接触器的主要区别是触点数目多些，且触点容量小。在选用中间继电器时，主要考虑电压等级和触点数目。
中间继电器的电磁线圈所用电源有直流和交流两种。在继电保护与自动控制系统中，用来扩展控制触点的数量和增加触点的容量。在控制电路中，用来中间传递信号（将信号同时传给几个控制元件）和同时控制多条线路。具体来说，中间继电器有以下几种用途。
①代替小型接触器。
②增加触点数量。
③增加触点容量。
④转换接点类型。
⑤用作小容量开关。
⑥转换电压。
⑦消除电路中的干扰。

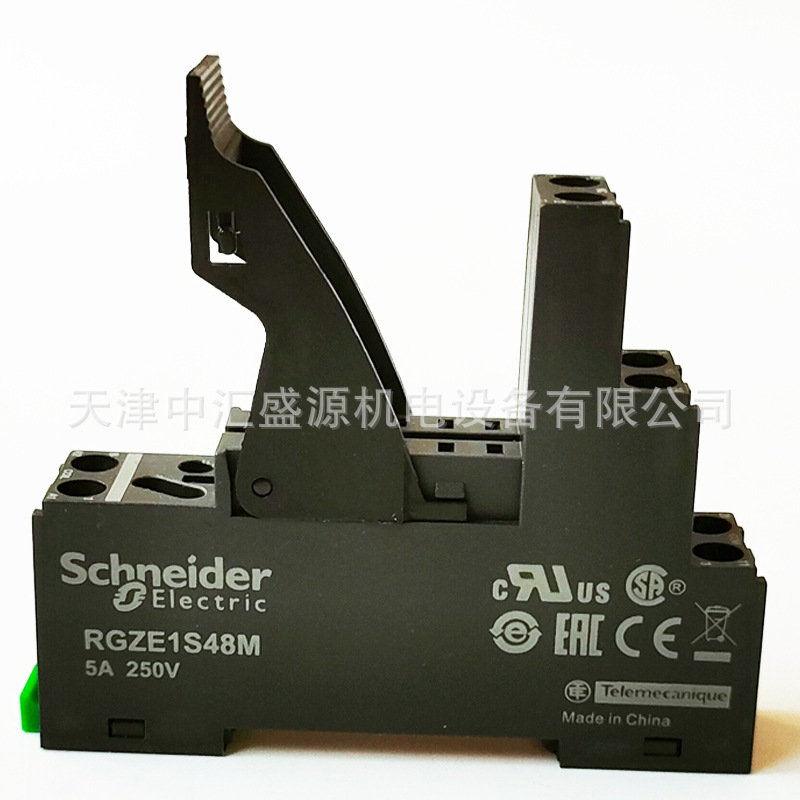

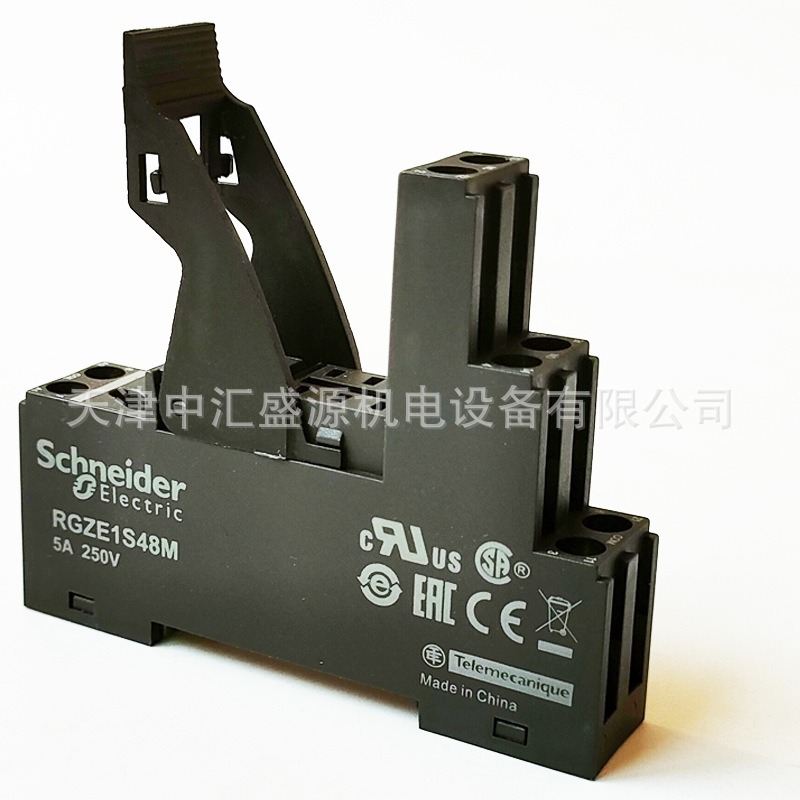

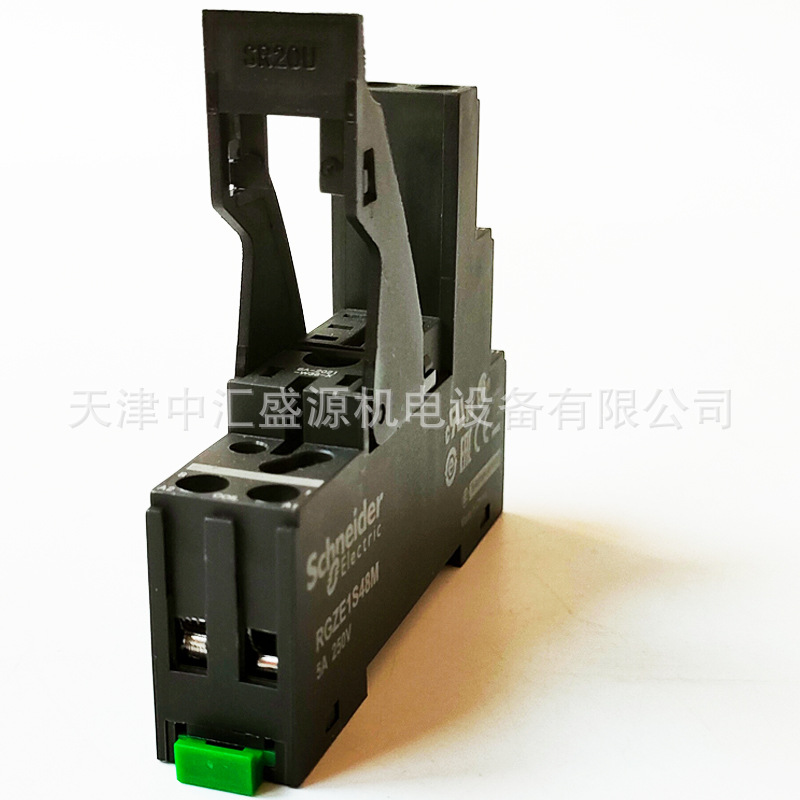

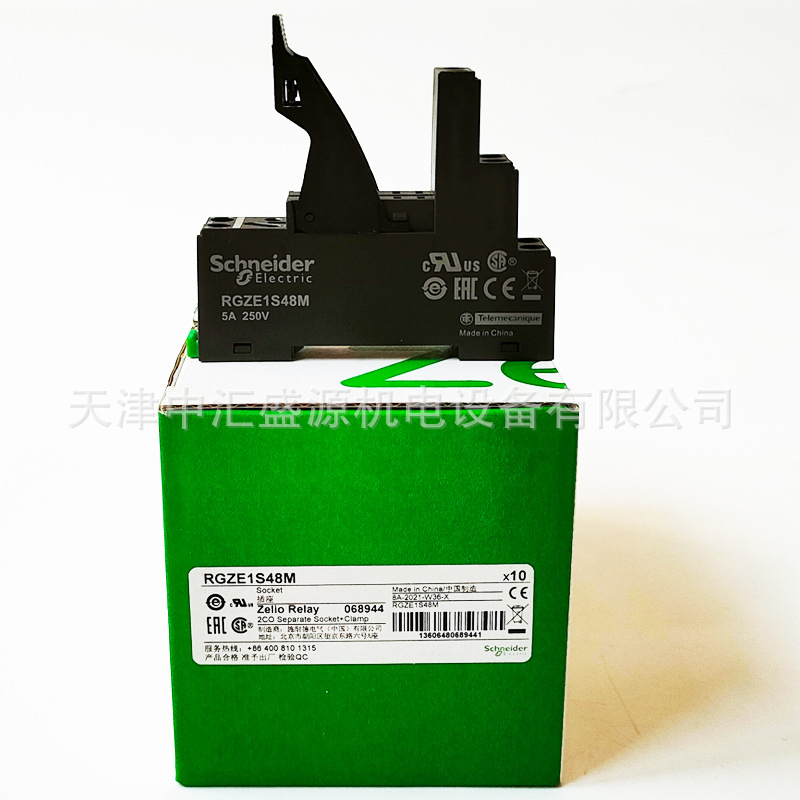

产品图片
产品参数
| 产品系列 | Harmony Electromechanical Relays |
| 产品类型 | 插槽 |
| 适用范围 | 插入式继电器 RXG 和 2 OC 联系 |
| 触点类型 | 2 OC |
| 额定绝缘电压[Ui] | 250 V |
| 额定冲击耐受电压 [Uimp] | 6 kV 线圈和触头之间 witd 加强绝缘 4 kV 极之间 witd 基本绝缘 4 kV 端子之间 and DIN rail witd 基本绝缘 |
| 额定工作电压 [Ue] | 250 V 符合 IEC 300 V 符合 UL |
| 绝缘性能 | 5 kV 线圈和触头之间 witd 加强绝缘 3 kV 极之间 witd 基本绝缘 3 kV 端子之间 and DIN rail witd 基本绝缘 |
| 接线能力 | 螺钉端子, 1 x 0.34...1 x 2.5 mm² (AWG 22...AWG 14) 软线 带接线端子 螺钉端子, 2 x 0.34...2 x 1 mm² (AWG 22...AWG 17) 软线 带接线端子 螺钉端子, 2 x 0.5...2 x 1.5 mm² (AWG 20...AWG 16) 硬线 不带接线端子 螺钉端子, 1 x 0.5...1 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带接线端子 |
| 剥线长度 | 6…7 mm |
| 接触端点布置 | 单独 |
| 螺钉型号 | M3 |
| 过电压类别 | III |
| 污染等级 | 3 |
