产品说明
施耐德XPSUAT13A3AP继电器介绍：中间继电器(intermediate relay)：中间继电器通常用来传递信号和同时控制多个电路，也可用来直接控制小容量电动机或其他电气执行元件。中间继电器的结构和工作原理与交流接触器基本相同，与交流接触器的主要区别是触点数目多些，且触点容量小。在选用中间继电器时，主要考虑电压等级和触点数目。
中间继电器的电磁线圈所用电源有直流和交流两种。在继电保护与自动控制系统中，用来扩展控制触点的数量和增加触点的容量。在控制电路中，用来中间传递信号（将信号同时传给几个控制元件）和同时控制多条线路。具体来说，中间继电器有以下几种用途。
①代替小型接触器。
②增加触点数量。
③增加触点容量。
④转换接点类型。
⑤用作小容量开关。
⑥转换电压。
⑦消除电路中的干扰。

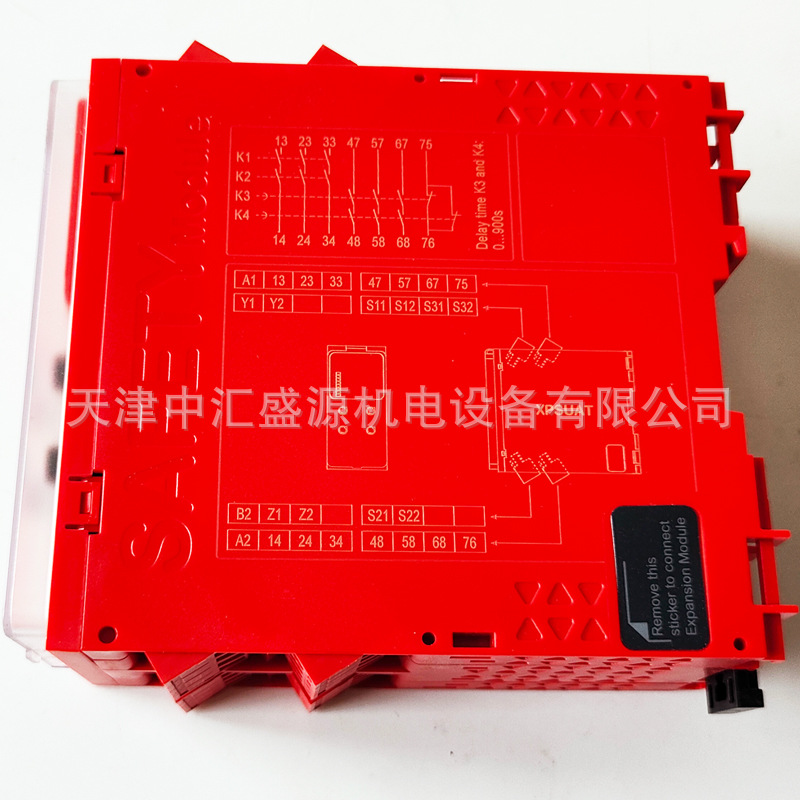

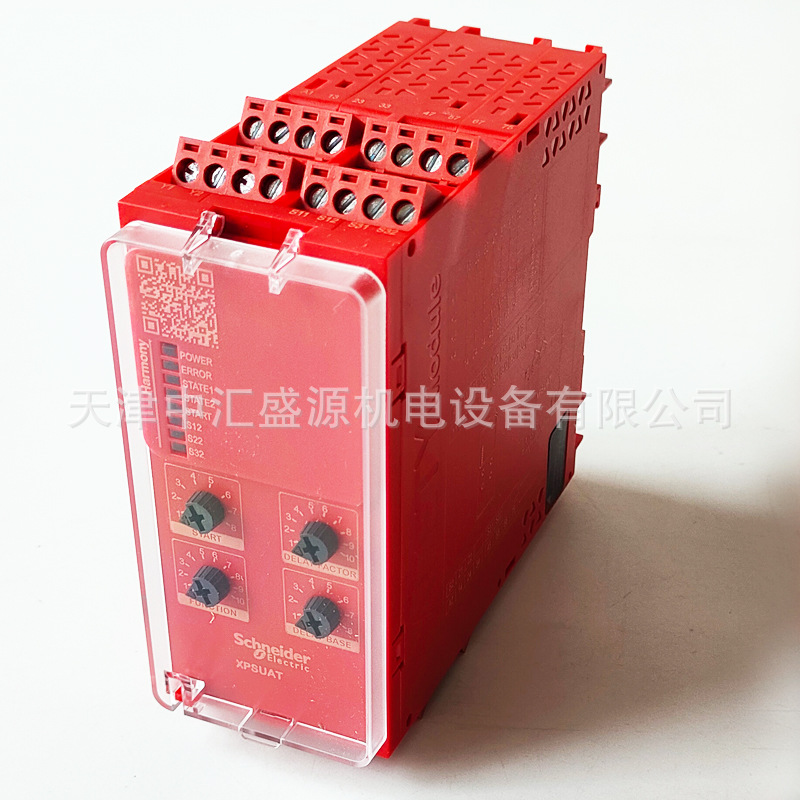

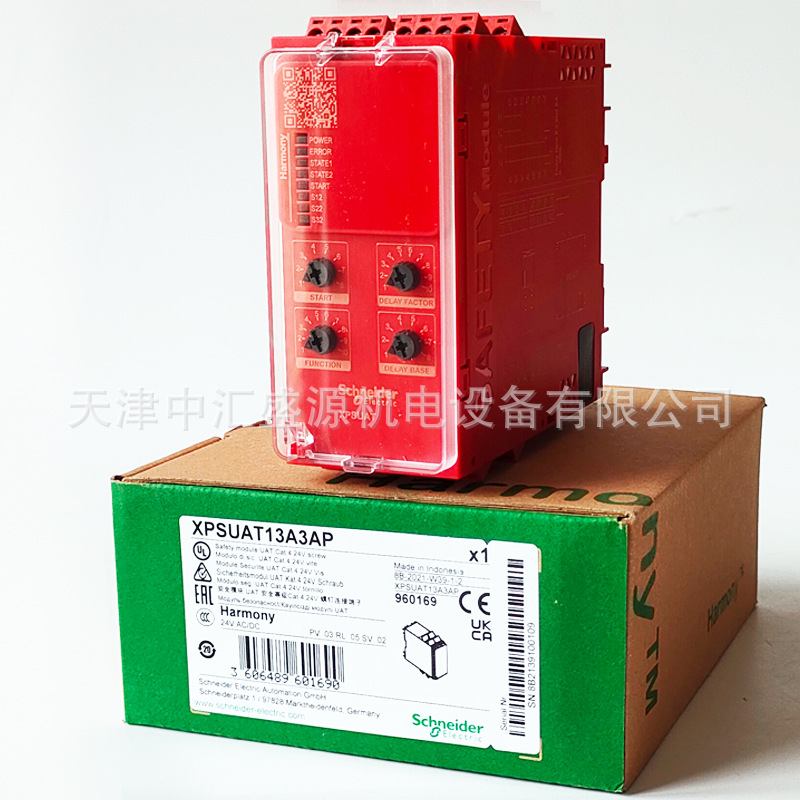

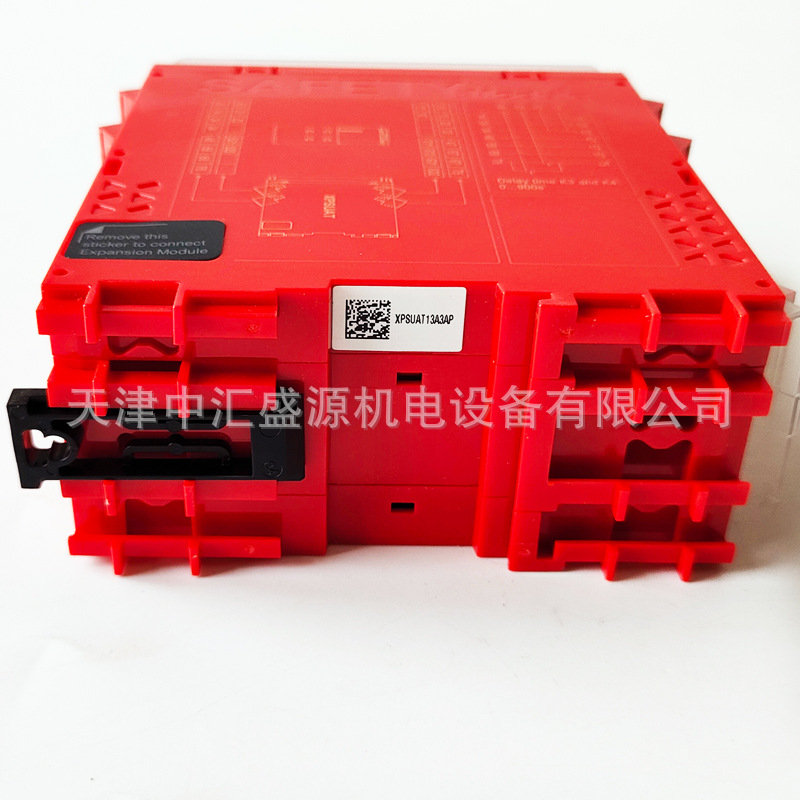

产品图片
产品参数
| 产品系列 | Harmony Safety Automation |
| 产品类型 | 安全模块 |
| 安全模块名称 | XPSUAT |
| 安全模块应用 | Monitoring antivalent contacts For emergency stop, guard and light curtain monitoring Monitoring of pressure-sensitive 4-wire protective devices |
| 模块功能 | 2 个 NC 触点的紧急停机按钮 保护监控 使用 1 或 2 个限位开关 Monitoring 2 PNP sensors 磁开关监控 光幕监控 RFID switch 监控电敏保护设备 (ESPE) Sensing mat/edges 接近传感器的监控 Monitoring 1 PNP + 1 NPN sensor |
| 安全等级 | 可以达到 PL e/ 4类 for normally open relay contact 符合 ISO 13849-1 能达到 SILCL 3 for normally open relay contact 符合 IEC 62061 可以达到 SIL 3 for normally open relay contact 符合 IEC 61508 可以达到 PL d/ 1类 for normally closed relay contact 符合 ISO 13849-1 可达到SILCL 1 for normally closed relay contact 符合 IEC 62061 Can reach SIL 1 for normally closed relay contact 符合 IEC 61508 |
| 安全可靠的数据 | MTTFd > 30 years 符合 ISO 13849-1 Dcavg >= 99 % 符合 ISO 13849-1 PFHd = 0.94E-09 for SS0 符合 ISO 13849-1 PFHd = 0.95E-09 for SS1 符合 ISO 13849-1 HFT = 1 符合 IEC 62061 PFHd = 0.94E-09 for SS0 符合 IEC 62061 PFHd = 0.95E-09 for SS1 符合 IEC 62061 SFF > 99% 符合 IEC 62061 HFT = 1 符合 IEC 61508-1 PFHd = 0.94E-09 for SS0 符合 IEC 61508-1 PFHd = 0.95E-09 for SS1 符合 IEC 61508-1 SFF > 99% 符合 IEC 61508-1 Type = B 符合 IEC 61508-1 |
| 电气回路类型 | NC pair PNP pair Antivalent pair OSSD pair |
| 接线能力 | 可拆卸螺旋接线端子, 0.2...2.5 mm² 硬或软 可拆卸螺旋接线端子, 0.25...2.5 mm² 带线箍的软线 单导线 可拆卸螺旋接线端子, 0.2...1.5 mm² 硬或软 双导线 可拆卸螺旋接线端子, 2 x 0.25...1 mm² 带线箍的软线 witdout cable end, witd bezel 可拆卸螺旋接线端子, 2 x 0.5...1.5 mm² 带线箍的软线 带电缆端，带框 |
| 额定电源电压 [Us] | 24 V 交流 - 15...10 % 24 V 直流 - 20...20 % |
| 两输入间同步时间 | 0.5 s 2 s 4 s |
| 启动类型 | Automatic/manual/monitored |
| 功耗 [W] | 3 W 24 V DC |
| 功耗 VA | 6.5 VA 24 V AC 50/60 Hz |
| 输入保护类型 | 内部，电子 |
| safety outputs | 1 NC 可配置 3 NO 可配置 3 NO immediate |
| safety inputs | 2 positive safety input 24 V 直流 8 mA 1 negative safety input |
| maximum wire resistance | 500 Ω |
| 延时范围 | 0...900 s off 延迟 |
| 输入兼容 | Normally closed circuit 符合 ISO 14119 XC 限位开关 符合 ISO 14119 机械触点 符合 ISO 14119 Normally closed circuit 符合 ISO 13850 Antivalent pair 符合 ISO 14119 OSSD pair 符合 IEC 61496-1-2 3 线接近传感器 PNP |
| 额定工作电流 [Ie] | 5 A AC-1 for normally open relay contact 3 A AC-15 for normally open relay contact 5 A DC-1 for normally open relay contact 3 A DC-13 for normally open relay contact 3 A AC-1 for normally closed relay contact 1 A AC-15 for normally closed relay contact 3 A DC-1 for normally closed relay contact 1 A DC-13 for normally closed relay contact |
| control outputs | 4 ON/OFF 可配置 pulsed output |
| 输入/输出类型 | Semiconductor output 24 V 直流, 20 mA Z2, not safety-related Pulsed output for diagnostics 24 V 直流, 20 mA Z1, not safety-related |
| 约定发热电流 [Itd] | 16 A |
| 与继电器配合使用的熔丝 | 10 A gG 适用 NO继电器输出电路 符合 IEC 60947-1 |
| *小输出电流 | 20 mA 适用 继电器输出 |
| *小输出电压 | 24 V 适用 继电器输出 |
| Maximum response time on input open | 20 ms |
| 额定绝缘电压 [Ui] | 250 V （污染等级 2) 符合 IEC 60947-1 |
| 额定冲击耐受电压 [Uimp] | 4 kV 过电压种类 II 符合 IEC 60947-1 |
| 安装方式 | 35 mm DIN 导轨 |
| 深度 | 120 mm |
| 高度 | 100 mm |
| 宽度 | 45 mm |
| 净重 | 0.350 kg |
