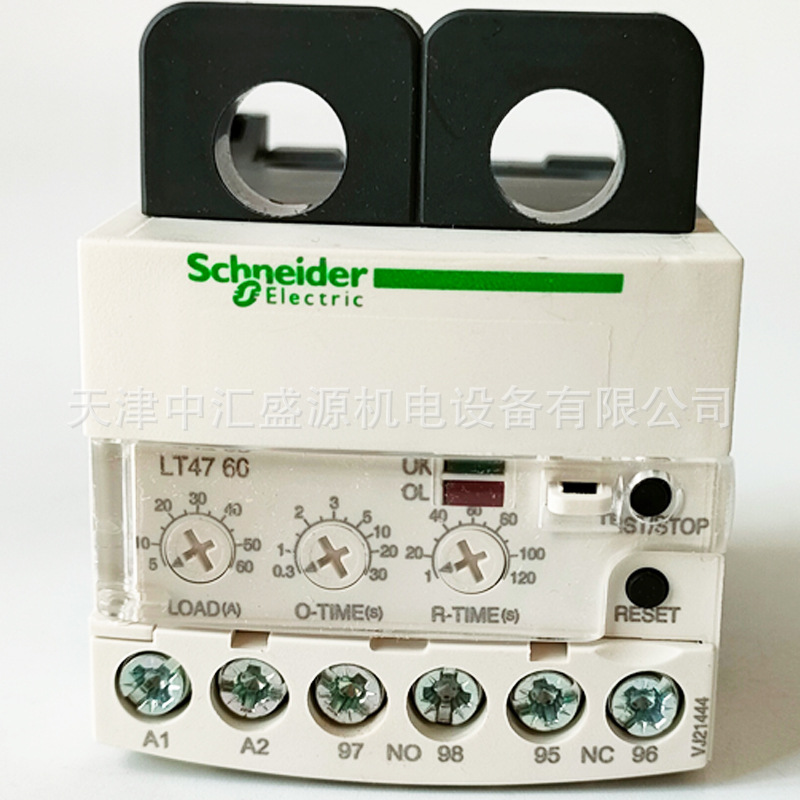

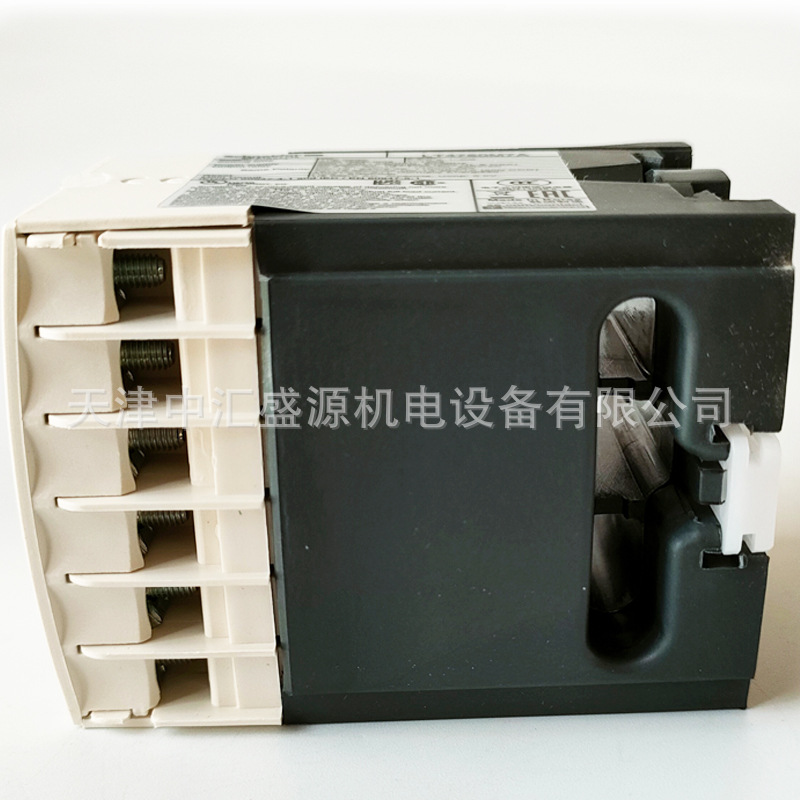

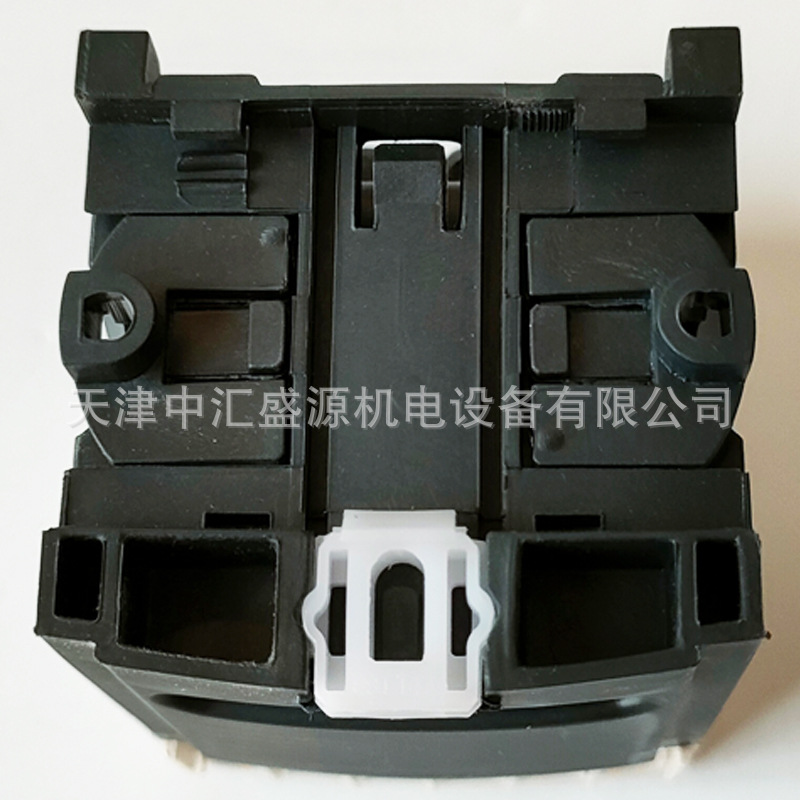

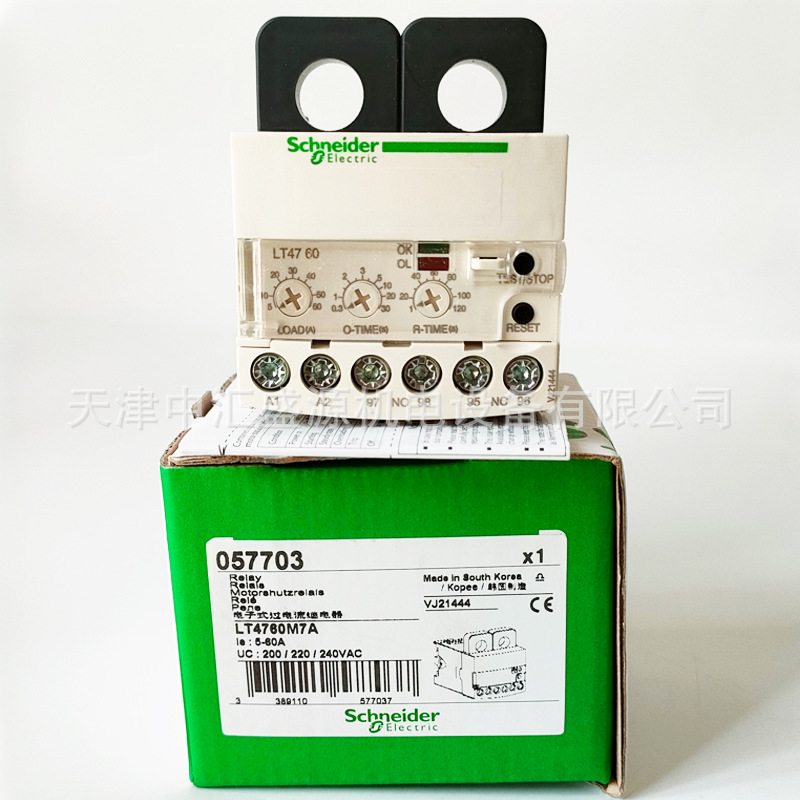

施耐德LT4760M7A继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。
作为控制元件，概括起来，继电器有如下几种作用：
（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
（2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
（3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | TeSys |
| 产品名称 | TeSys LT |
| 产品类型 | 电子式过流继电器 |
| 产品短名 | LT47 |
| 产品应用 | 保护 |
| 继电器应用 | 过载 Imax > Isetting 锁定转子, 机械阻塞 I > 3 x I 设置 相位故障的灵敏度 |
| 额定电源电压 [Us] | 200...240 V AC |
| 继电器设定范围 | 5…60 A |
| 额定绝缘电压 [Ui] | 电源回路: 600 V AC 符合 CSA 电源回路: 600 V AC 符合 UL 电源回路: 690 V AC 符合 IEC 60947-4-1 |
| 电网频率 | 50...60 Hz |
| 安装方式 | 导轨安装 |
| 脱扣阈值 | 5...50 A |
| 电磁兼容性 | 静电放电抗扰: 8 kV 隔空 符合 IEC 61000-4-2 静电放电抗扰: 6 kV 直接模式 符合 IEC 61000-4-2 传导辐射: class A 符合 EN 55011 免于电磁干扰: 10 V/m 符合 IEC 61000-4-3 免于快速瞬变: 2 kV 符合 IEC 61000-4-4 冲击耐受电压: 6 kV 符合 IEC 61000-4-5 高频传导干扰: 10 V 符合 IEC 61000-4-6 |
| 每个接触器上可用的辅助触点 | 1 NO + 1 NC |
| 约定发热电流 [Itd] | 3 A 适用 信号回路 |
| 与继电器配合使用的熔丝 | 3 A gG, 对于信号回路 3 A BS, 对于信号回路 |
| 额定冲击耐受电压 [Uimp] | 6 kV |
| 时间范围 | 1...120 s - 控制类型 R-time 0.3...30 s - 控制类型 O-time |
| 本地信号指示 | 1 个LED (绿色) 1 个LED (红色) |
| 控制类型 | 自动转换: 复位 |
| 接线能力 | 信号回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 带接线端子 信号回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 不带接线端子 信号回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子 信号回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 不带接线端子 |
| 紧固扭矩 | 信号回路: 1.7 N.m 螺丝: M3.5 |
| 高度 | 70.3 mm |
| 宽度 | 71 mm |
| 深度 | 77.2 mm |
| 净重 | 0.192 kg |
