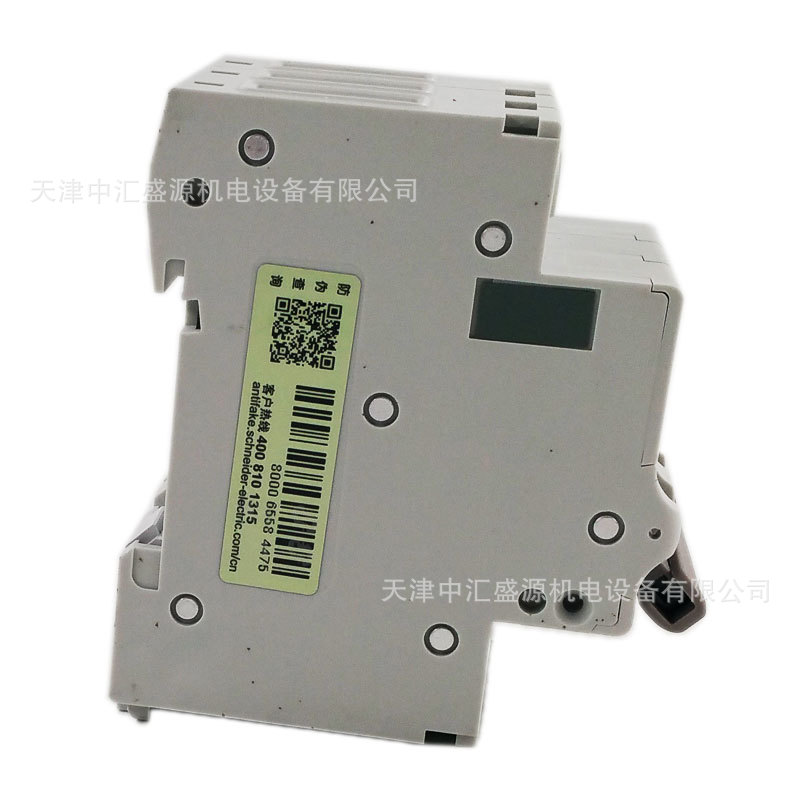

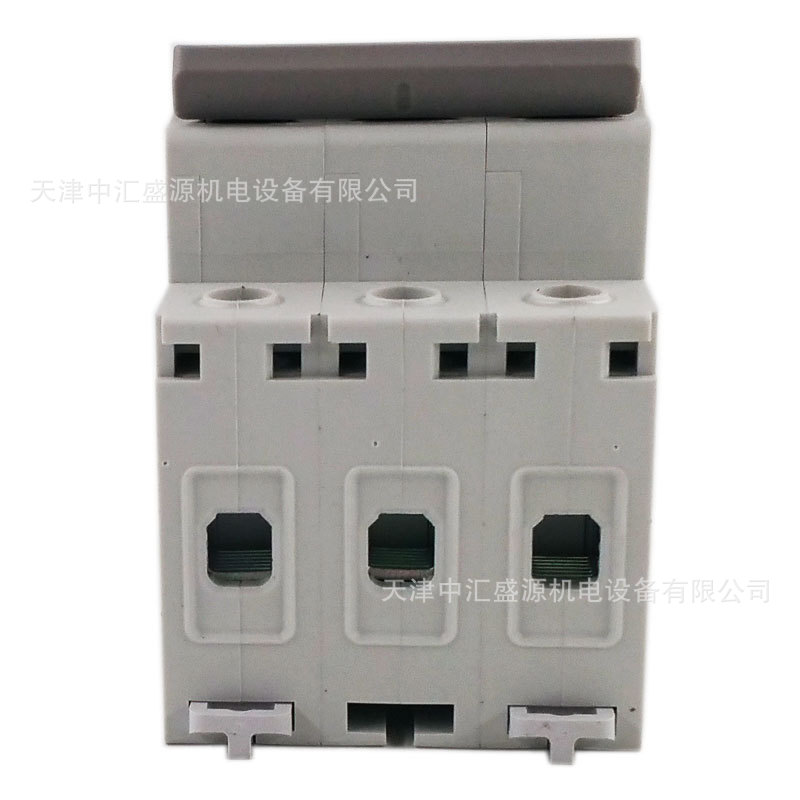

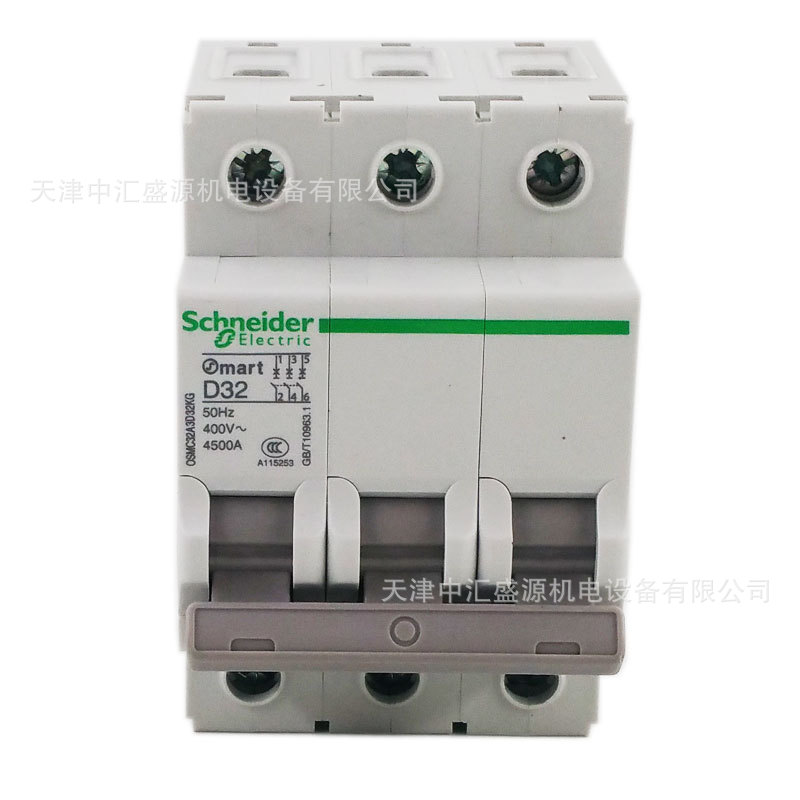

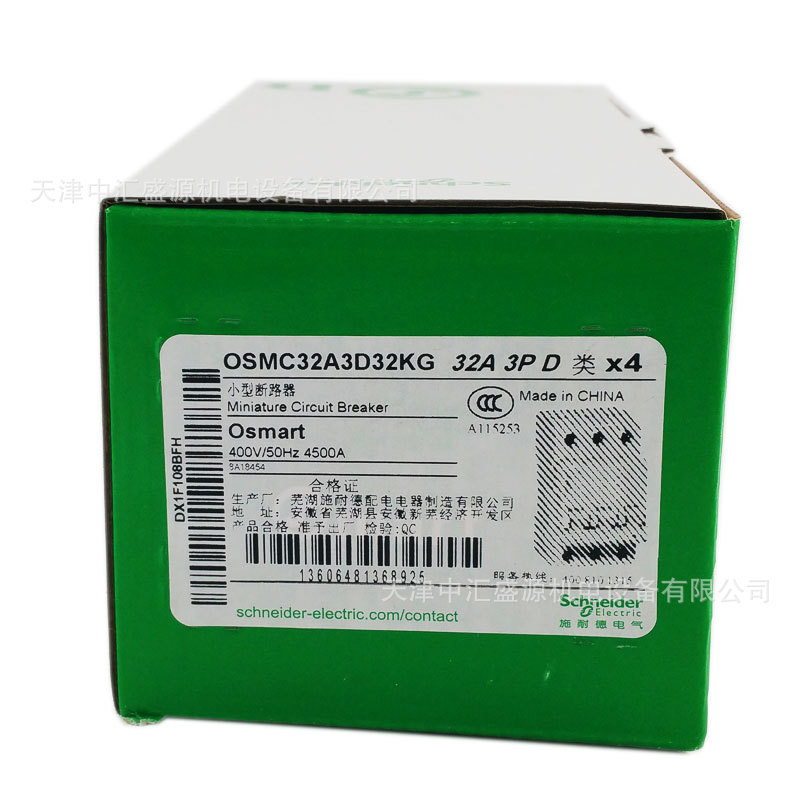

施耐德OSMC32A3D32KG微型断路器介绍： 小型断路器(英文名称：Miniature Circuit Breaker）又称微型断路器（Micro Circuit Breaker），适用于交流50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。小型断路器主要用于工业、商业、高层和民用住宅等各种场所。
小型断路器由下列几个主要部分组成：
1、可分断的接触联接。它由固定触头和可动触头组成。
2、由金属筒或绝缘圆柱体组成的器件，其中安装着可分断的接触联接和灭弧设备以及传动装置。
3、带动触头的传动装置。
4、灭弧设备。
常用小型断路器开断电路时是用机械的方法把小型断路器的动触头与固定触头分开。而合闸时则用相反的机械运动使动触头与固定触头闭合。 在进行接通和开断负载电路的操作时，固定触头和动触头之间将会产生电弧。开断过程产生的电弧比合闸过程严重得多。当开断的电流很大，特别是开断短路时，电弧很大，断开电路往往十分困难。
技术参数
● 符合标准：GB10963.1
● 额定绝缘电压(Ui)：500V AC
● 耐冲击电压(Uimp)：4kV
● 接线
| 类型 | 螺丝尺寸 | 额定扭矩 | 极*扭矩 | 国家标准额定扭矩 | 铜线硬线 | 软线或箍线端子 |
| 1〜63A | M5 | 2 Nm | 2.5 Nm | 2 Nm | 1〜25 mm2 | 1〜16 mm 2 |
● 额定工作电压：230/400 VAC
● 额定工作频率：50/60 Hz
● 额定电流：1-63A
● 极数：1-4P
● 脱扣特性：C曲线(5~10)In；D曲线(10~14)In
● 分断能力 Icn(根据GB10963)：
工作电压(Ue)
Ph/Ph(2/3/4P) 400V
Ph/N(1P) 230V
额定电流 脱扣曲线 分断能力
1〜40A C曲线 6000A
50〜63A C曲线 4500A
1〜63A D曲线 4500A
● 污染等级：2
● 获得CCC、中国RoHS认证证书
其他参数
● 基准整定温度：30°C
● 抗湿热性：2类 (温度55°C时，95％相对湿度)
● 使用环境温度：-25°C~+60°C
● 海拔：≤2000m
● 寿命(O-C)
○ 电气寿命：10,000次
○ 机械寿命：15,000次
● 重量(g)
类型 1P 2P 3P 4
重量 94 189 288 378
