产品说明
施耐德RM22TG20继电器介绍：中间继电器(intermediate relay)：中间继电器通常用来传递信号和同时控制多个电路，也可用来直接控制小容量电动机或其他电气执行元件。中间继电器的结构和工作原理与交流接触器基本相同，与交流接触器的主要区别是触点数目多些，且触点容量小。在选用中间继电器时，主要考虑电压等级和触点数目。
中间继电器的电磁线圈所用电源有直流和交流两种。在继电保护与自动控制系统中，用来扩展控制触点的数量和增加触点的容量。在控制电路中，用来中间传递信号（将信号同时传给几个控制元件）和同时控制多条线路。具体来说，中间继电器有以下几种用途。①代替小型接触器。②增加触点数量。③增加触点容量。④转换接点类型。⑤用作小容量开关。⑥转换电压。⑦消除电路中的干扰。

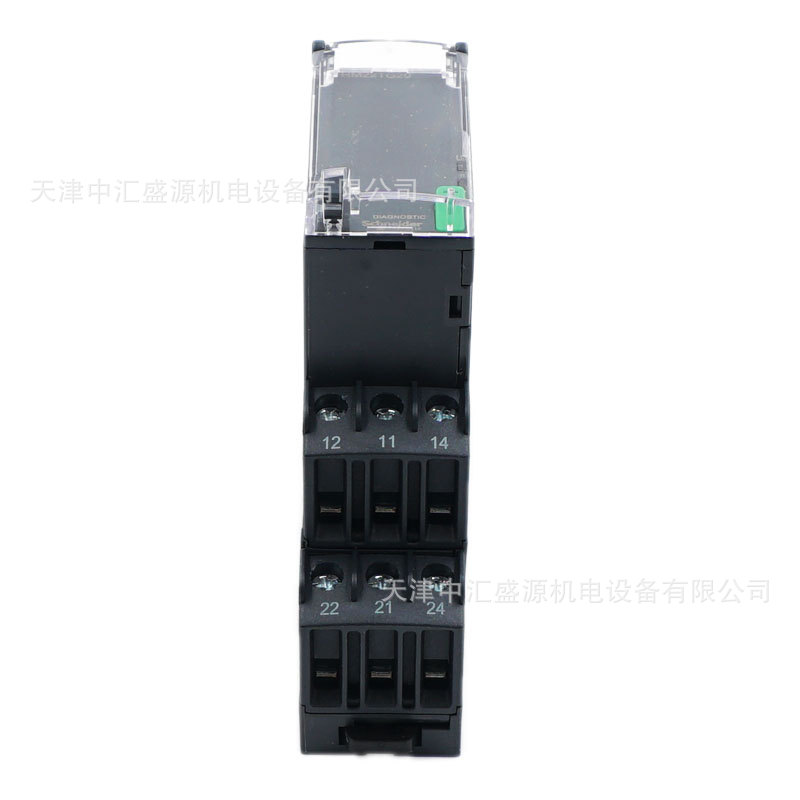

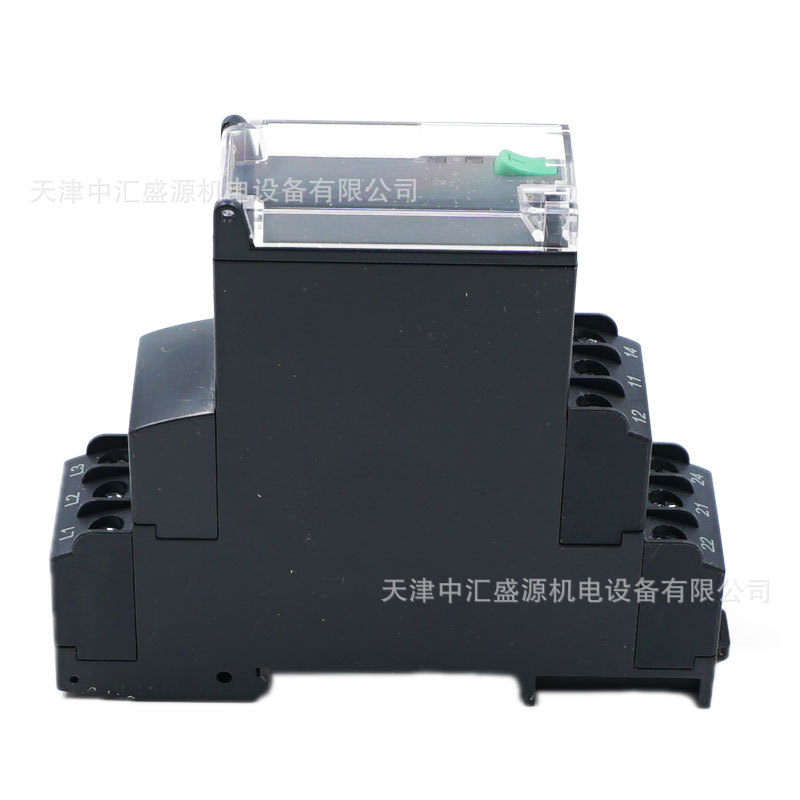

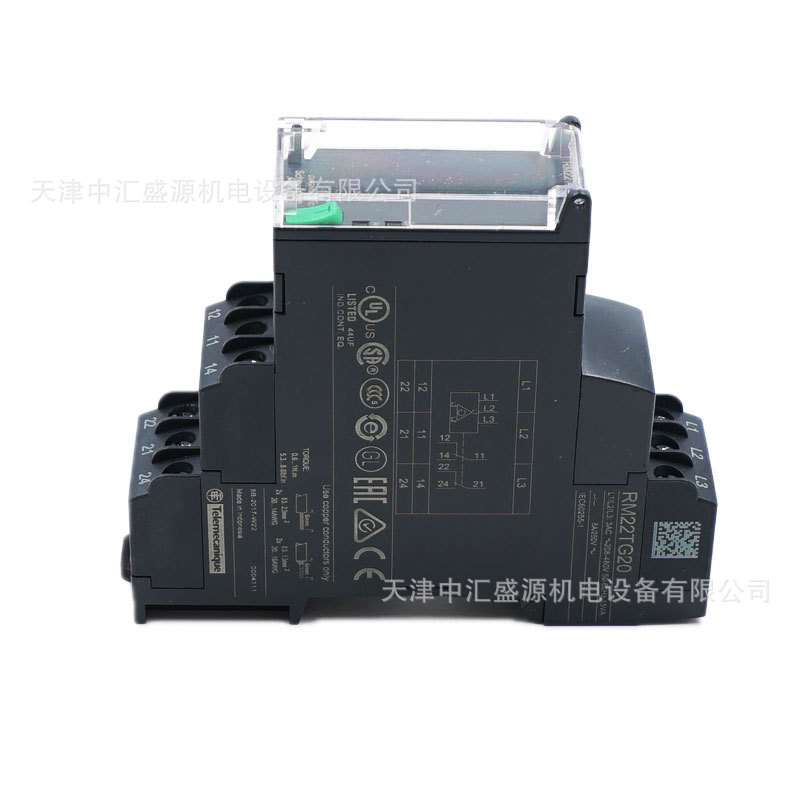

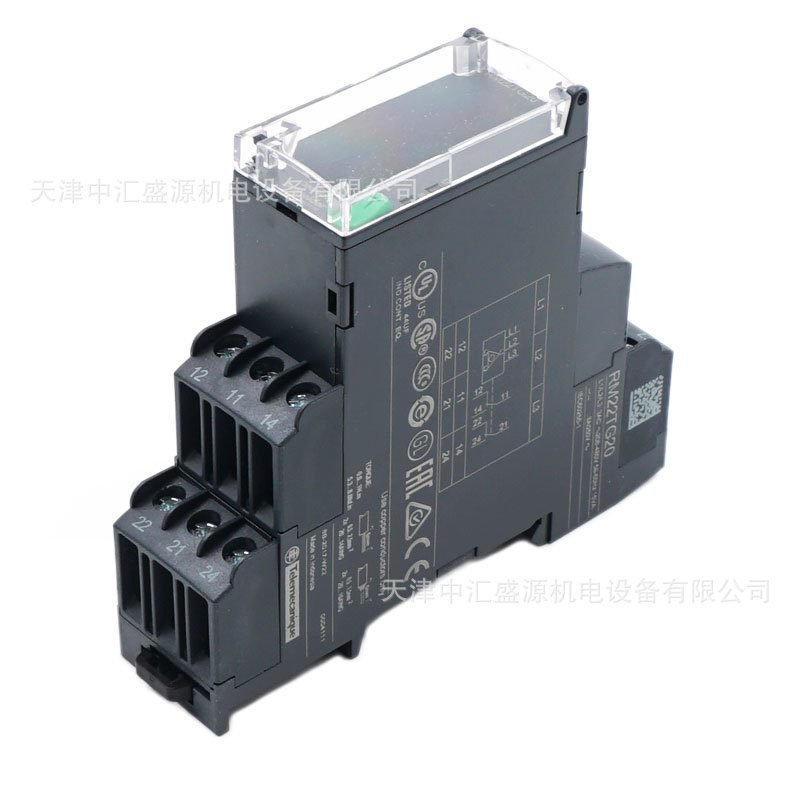

产品图片
产品参数
| 产品系列 | Harmony Control Relays |
| 继电器类型 | 控制继电器 |
| 产品类型 | 3-phase control relay |
| 电网相数 | 3 相 |
| 继电器名称 | RM22TG |
| 继电器监测参数 | 相位顺序 Phase failure detection (2 or more phase cut) |
| 延时类型 | 无 |
| 开关能力以 VA | 2000 VA |
| 测量范围 | 208...480 V 电压 AC |
| 触点类型 | 2 OC |
| 复位时间 | 1500 ms |
| *大开关电压 | 250 V AC |
| *小开关电流 [Imin] | 10 mA 在…上 5 V DC |
| *大开关电流 | 8 A AC |
| 额定电源电压 [Us] | 交流/直流 |
| 电源电压范围 | 183…528 V 交流 |
| operating limits | 183...528 V AC |
| 功耗 VA | 15 VA 在…上 480 V AC 60 Hz |
| 电压监测阈值 | < 100 V AC |
| supply voltage frequency | 50...60 Hz +/- 10 % |
| 输出触头 | 2 C/O |
| 通电时的上涨延迟 | 650 ms |
| 响应时间 | <= 200 ms |
| 过电压种类 | III 符合 IEC 60664-1 III 符合 UL 508 |
| 绝缘电阻 | > 100 MΩ 在…上 500 V DC 符合 IEC 60255-27 |
| 安装位置 | 任意位置 |
| 接线能力 | 螺钉端子, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带接线端子 螺钉端子, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) 软线 带接线端子 螺钉端子, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) 硬线 不带接线端子 螺钉端子, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) 软线 带接线端子 |
| 紧固扭矩 | 0.6…1 N.m 符合 IEC 60947-1 |
| 覆盖材料 | 阻燃性塑料 |
| LED状态 | LED (黄色) 继电器ON LED (绿色) 通电 |
| 安装方式 | 35 mm DIN 轨 符合 IEC 60715 |
| 电气寿命 | 100000 次 |
| 机械寿命 | 10000000 次 |
| 使用类别 | AC-15 符合 IEC 60947-5-1 DC-13 符合 IEC 60947-5-1 AC-1 符合 IEC 60947-4-1 DC-1 符合 IEC 60947-4-1 |
| [Un] rated nominal voltage | , self-powered 电源 |
| 安全可靠的数据 | MTTFd = 924.6 years B10d = 850000 |
| 触点材料 | 无镉 |
| 控制类型 | Witd test button |
| 宽度 | 22.5 mm |
| 净重 | 0.09 kg |
