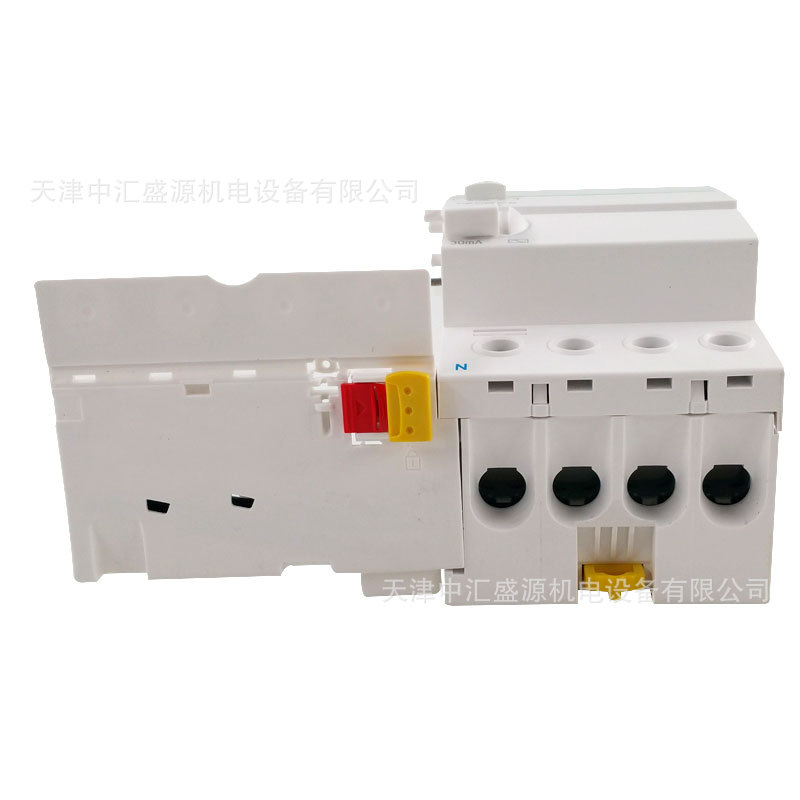

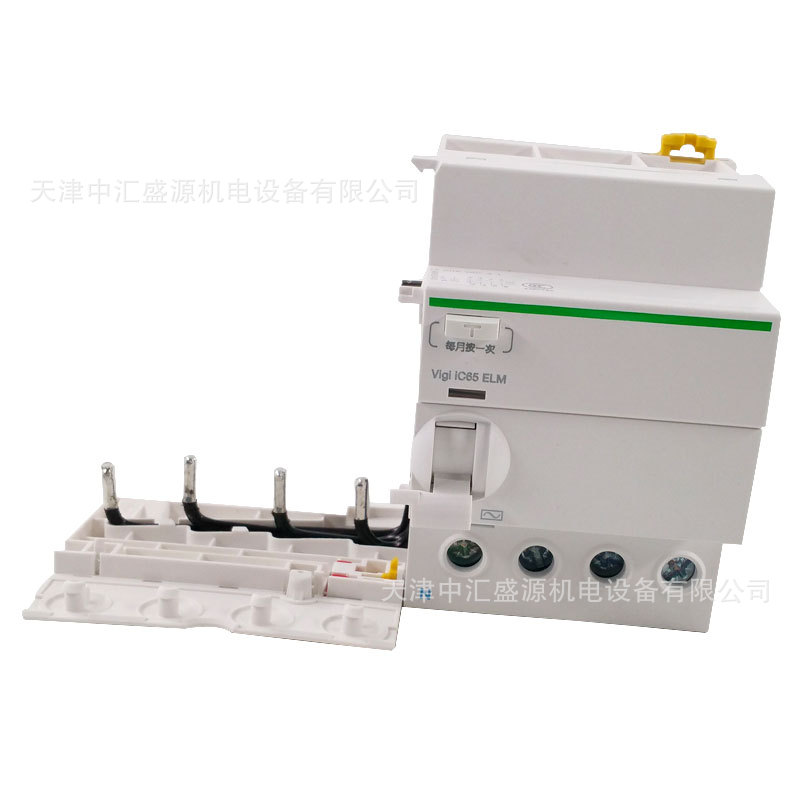

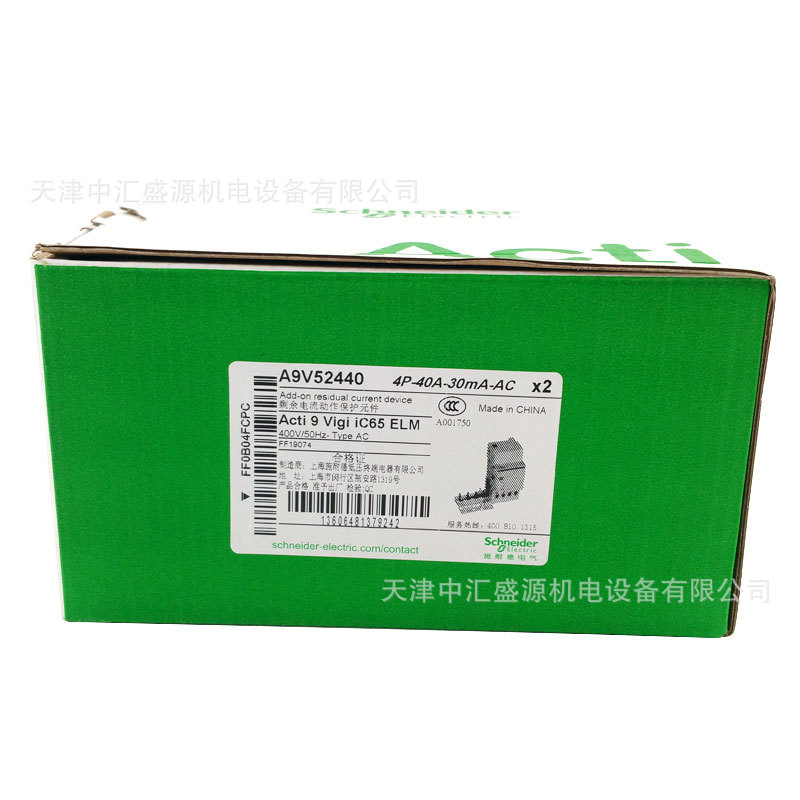

施耐德VIGI IC65 ELM 4P 40A 30MA AC漏电模块A9V52440介绍:小型断路器(英文名称:Miniature Circuit Breaker)又称微型断路器(Micro Circuit Breaker),适用于交流50/60Hz额定电压230/400V,额定电流至63A线路的过载和短路保护之用,也可以在正常情况下作为线路的不频繁操作转换之用。小型断路器主要用于工业、商业、高层和民用住宅等各种场所。
小型断路器由下列几个主要部分组成:
1、可分断的接触联接。它由固定触头和可动触头组成。
2、由金属筒或绝缘圆柱体组成的器件,其中安装着可分断的接触联接和灭弧设备以及传动装置。
3、带动触头的传动装置。
4、灭弧设备。
常用小型断路器开断电路时是用机械的方法把小型断路器的动触头与固定触头分开。而合闸时则用相反的机械运动使动触头与固定触头闭合。 在进行接通和开断负载电路的操作时,固定触头和动触头之间将会产生电弧。开断过程产生的电弧比合闸过程严重得多。当开断的电流很大,特别是开断短路时,电弧很大,断开电路往往十分困难。
主要信息 |
| |||
产品系列 | Acti 9 |
| ||
产品类型 | 添加剩余电流装置 |
| ||
产品短名 | Vigi iC65 |
| ||
极数 | 4P |
| ||
额定电流 [In] | 40 A |
| ||
剩余电流灵敏度 | 30 mA |
| ||
剩余电流动作保护的选择性 | 瞬动型 |
| ||
Earth leakage protection type | AC类 |
| ||
电网类型 | AC |
| ||
电网频率 | 50/60 Hz |
| ||
额定工作电压 [Ue] | 230/400 V AC 50 Hz 符合 GB 16917.21 |
| ||
符合标准 | GB 16917.21 |
| ||
宽度 (9mm的倍数) | 7 |
| ||
补充信息 | ||||
配电系统位置 | 下游配电出线 | |||
剩余电流动作技术 | 动作功能与电源电压无关 | |||
适用范围 | Acti 9 (Acti9 iC60) | |||
产品适用范围 | 与 1P/2P/3P/4P梳状母排 兼容 | |||
本地信号指示 | 故障脱扣指示视窗 | |||
安装类型 | 锁定夹锁紧 | |||
安装方式 | DIN 导轨安装 | |||
连接到 mcb 的电路 | 螺丝旋紧 | |||
高度 | 101 mm | |||
宽度 | 135 mm | |||
深度 | 73.5 mm |
