产品说明
施耐德LXM32AD30N4伺服驱动器介绍：伺服电机（servo motor ）是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。
伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

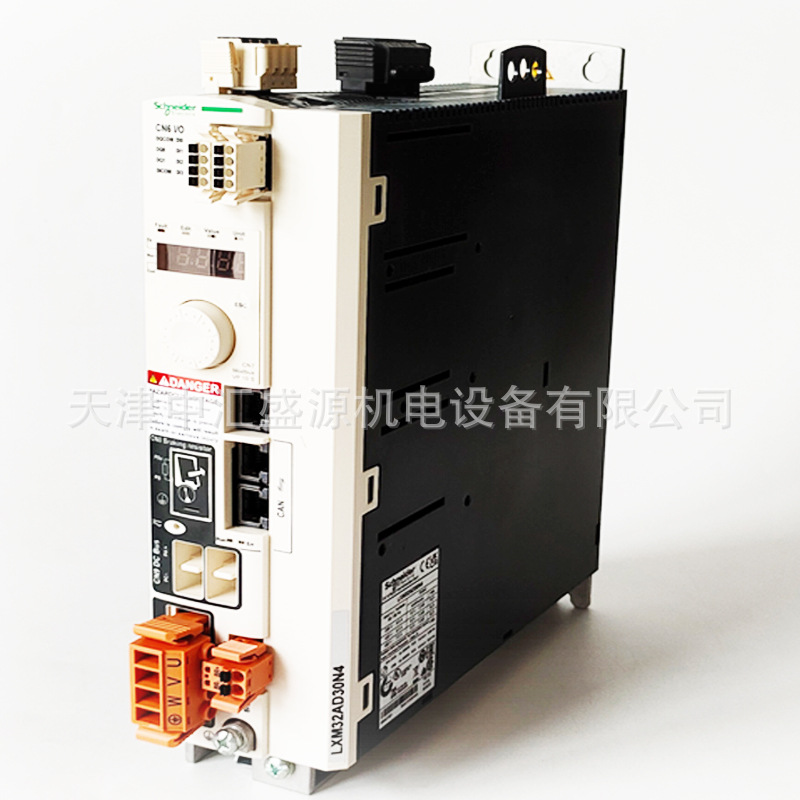

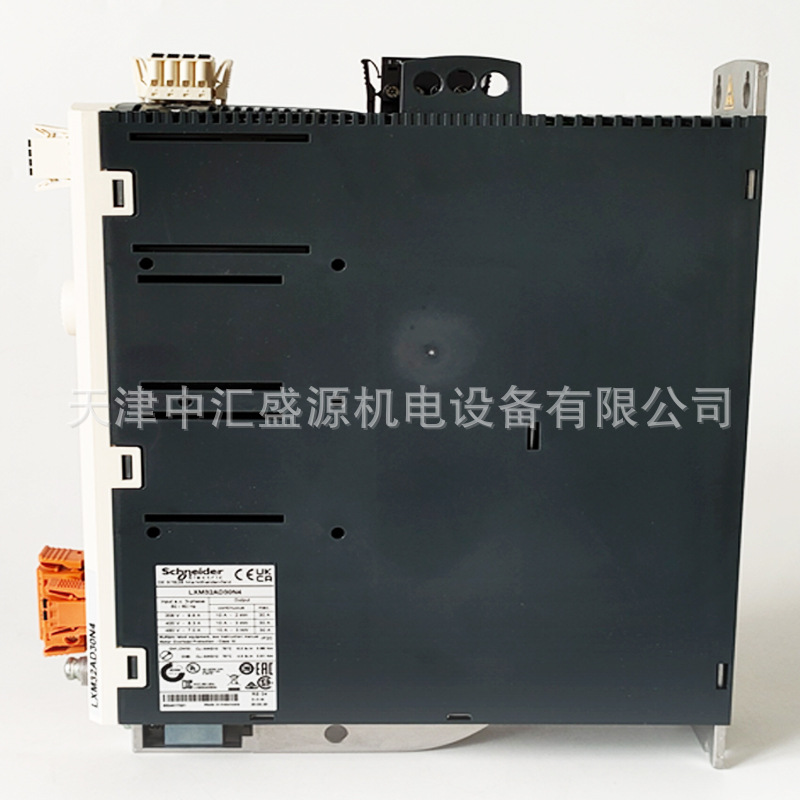

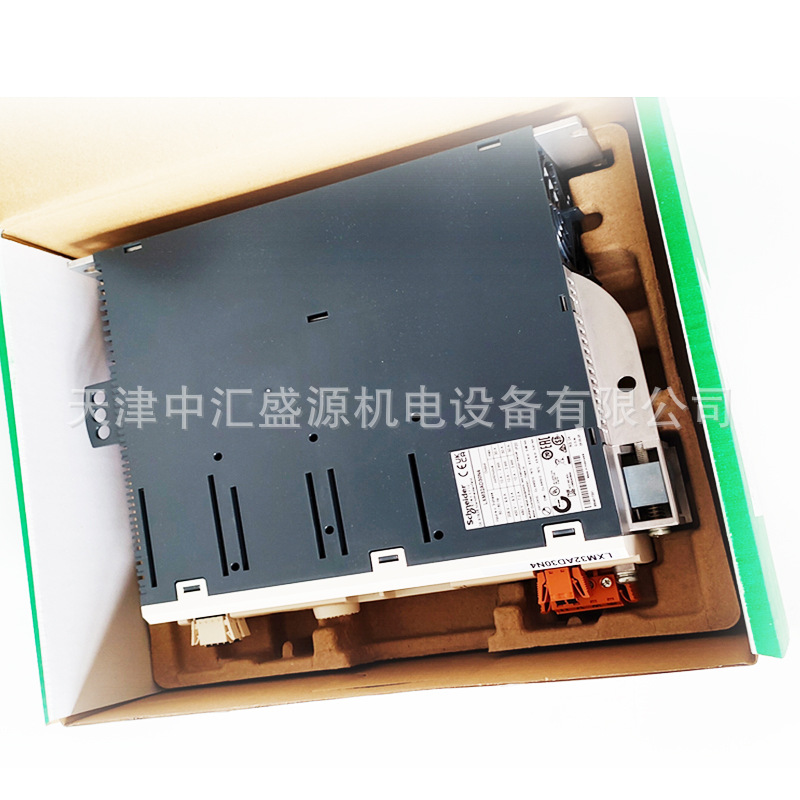

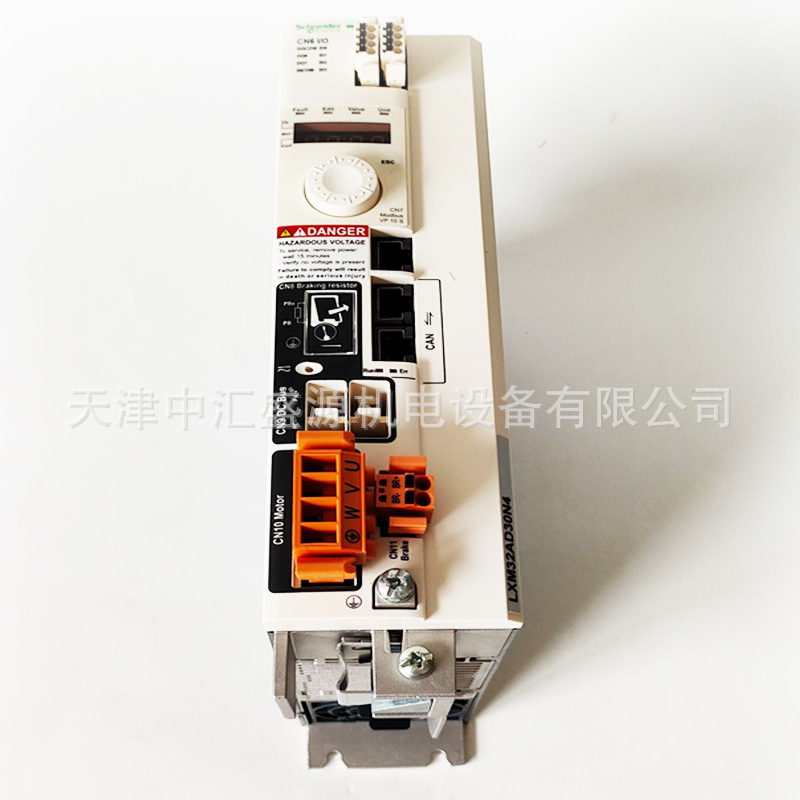

产品图片
产品参数
| 产品系列 | Lexium 32 |
| 产品短名 | LXM32A |
| 产品类型 | 运动伺服驱动器 |
| 驱动器格式 | 书本 |
| 电网相数 | 三相 三相 |
| 额定电源电压 [Us] | 200...240 V - 15...10 % 380...480 V - 15...10 % |
| 电源电压范围 | 170…264 V 323…528 V |
| 供电频率 | 50/60 Hz - 5...5 % |
| 电网频率 | 47.5...63 Hz |
| EMC 滤波器 | 集成的 |
| 连续输出电流 | 10 A 在…上 8 kHz |
| 输出电流 3s 峰值 | 30 A 在…上 208 V 适用 5 s 30 A 在…上 480 V 适用 5 s |
| maximum continuous power | 2800 W 在…上 208 V 5600 W 在…上 400 V 5600 W 在…上 480 V |
| 标称功率 | 2 kW 在…上 208 V 8 kHz 3 kW 在…上 400 V 8 kHz 3 kW 在…上 480 V 8 kHz |
| 线路电流 | 9.2 A, tdDI 的 59 % 在…上 208 V, 带外部电抗器 的 1 mH 11.1 A, tdDI 的 77 % 在…上 400 V, 带外部电抗器 的 1 mH 9.6 A, tdDI 的 85 % 在…上 480 V, 带外部电抗器 的 1 mH 9.8 A, tdDI 的 128 % 在…上 208 V, 没有电抗器 8.3 A, tdDI 的 148 % 在…上 400 V, 没有电抗器 7 A, tdDI 的 152 % 在…上 480 V, 没有电抗器 |
| 开关频率 | 8 kHz |
| 过电压类别 | III |
| Maximum leakage current | 30 mA |
| 输出电压 | <= 电源电压 |
| 电绝缘 | 电源与控制之间 |
| 电缆类型 | 单股 IEC 电缆 (温度: 50 °C) 铜 90 °C XLPE/EPR |
| 电气连接 | 端子, 夹紧力: 3 mm², AWG 12 (CN8) 端子, 夹紧力: 5 mm², AWG 10 (CN1) 端子, 夹紧力: 5 mm², AWG 10 (CN10) |
| 紧固扭矩 | CN8: 0.5 N.m CN1: 0.7 N.m CN10: 0.7 N.m |
| 离散量输入数量 | 1 捕获 分立输入 2 安全 分立输入 4 逻辑 分立输入 |
| 数字量输入类型 | 捕获 (电容 逻辑 (DI 安全 (compliment of STO_A, compliment of STO_B |
| 采样期间 | DI: 0.25 ms 离散 |
| 离散量输入电压 | 24 V 直流 适用 捕获 24 V 直流 适用 逻辑 24 V 直流 适用 安全 |
| 离散量输入逻辑 | 正 (compliment of STO_A, compliment of STO_B) 在状态 0: < 5 V 在状态 1: > 15 V 符合 EN/IEC 61131-2 类型 1 正 (DI) 在状态 0: > 19 V 在状态 1: < 9 V 符合 EN/IEC 61131-2 类型 1 正极或负极 (DI) 在状态 0: < 5 V 在状态 1: > 15 V 符合 EN/IEC 61131-2 类型 1 |
| 响应时间 | <= 5 ms compliment of STO_A, compliment of STO_B |
| 离散量输出数量 | 2 |
| 输出型式 | 逻辑 输出 (DO)24 V DC |
| 离散量输出电压 | <= 30 V DC |
| 离散量输出逻辑 | 正极或负极 (DO) 符合 EN/IEC 61131-2 |
| 触点颤动时间 | <= 1 ms 适用 compliment of STO_A, compliment of STO_B 2 µs 适用 电容 0.25 µs...1.5 ms 适用 DI |
| 刹车电流 | 50 mA |
| 输出反应时间 | 250 µs (DO) 适用 离散量 输出 |
| 控制信号类型 | 伺服电机编码器反馈 |
| 保护类型 | 防止电压反接: 输入 信号 防止短路输出信号: 输出信号 |
| 安全功能 | STO(安全扭矩中断), 集成 |
| 安全等级 | SIL 3 符合 EN/IEC 61508 PL = e 符合 ISO 13849-1 |
| 通讯界面 | CANmotion, 集成 CANopen, 集成 Modbus, 集成 |
| 端口类型 | RJ45 (标记为 CN4 或 CN5) 适用 CANmotion RJ45 (标记为 CN4 或 CN5) 适用 CANopen RJ45 (标记为 CN7) 适用 串口Modbus |
| 访问方法 | 从（站） |
| commissioning port | 2 线 RS485 多点 适用 串口Modbus |
| 传输率 | 1 Mbps 用于总线长度为… 4 m 适用 CANopen, CANmotion 125 kbps 用于总线长度为… 500 m 适用 CANopen, CANmotion 250 kbps 用于总线长度为… 250 m 适用 CANopen, CANmotion 50 kbps 用于总线长度为… 1000 m 适用 CANopen, CANmotion 500 kbps 用于总线长度为… 100 m 适用 CANopen, CANmotion 9600, 19200, 38400 bps 用于总线长度为… 40 m 适用 串口Modbus |
| 地址数 | 1…127 适用 CANopen, CANmotion 1…247 适用 串口Modbus |
| 通讯服务 | 1 接收 SDO 适用 CANmotion 1 传输 SDO 适用 CANmotion 2 PDO 符合 DSP 402 适用 CANmotion 2 SDO 接收 适用 CANopen 2 SDO 发送 适用 CANopen 4 可配置映射 PDO 适用 CANopen CANopen 设备数据驱动与移动控制 适用 CANopen, CANmotion 在集成显示终端上显示故障 适用 串口Modbus 应急 适用 CANopen, CANmotion 事件触发，时间触发，远程请求，同步 （周期性）， 同步（非周期性） 适用 CANopen 结点保护，信跳 适用 CANopen 位置控制模式 适用 CANmotion 位置控制, 速度 配置文件, 扭矩 配置文件 与复原位模式 适用 CANopen Sync 适用 CANmotion |
| LED状态 | LED (红色) 伺服驱动电压 LED 错误 LED RUN |
| 信号传输功能 | 显示故障 7 段 |
| 标识 | CE |
| 操作位置 | 垂直方向 +/- 10° |
| 适用范围 | 伺服电机 BMH (100 mm, 3 电机堆栈) 伺服电机 BMH (140 mm, 1 电机堆栈) 伺服电机 BSH (100 mm, 3 电机堆栈) 伺服电机 BSH (100 mm, 4 电机堆栈) 伺服电机 BSH (140 mm, 1 电机堆栈) |
| 宽度 | 68 mm |
| 高度 | 270 mm |
| 深度 | 237 mm |
| 净重 | 2.6 kg |
