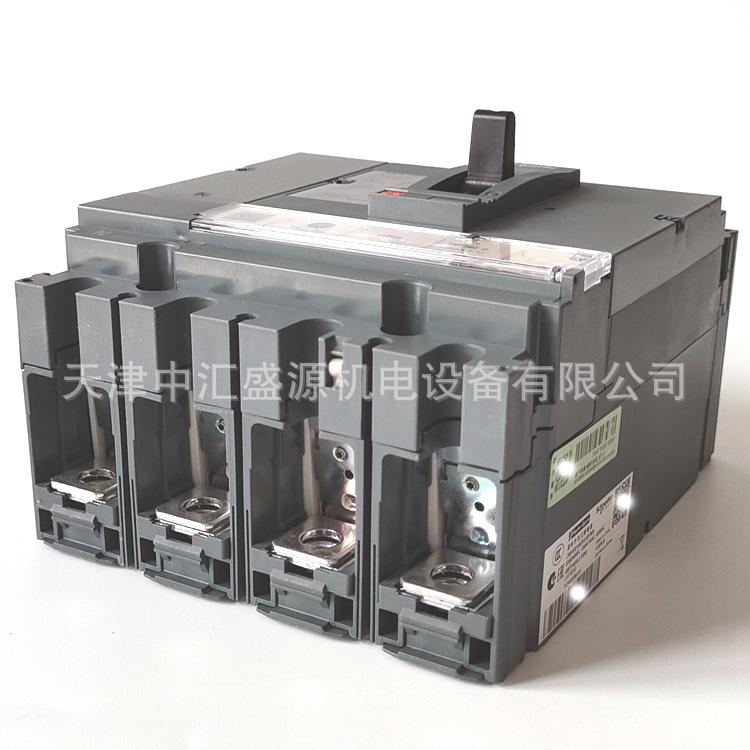

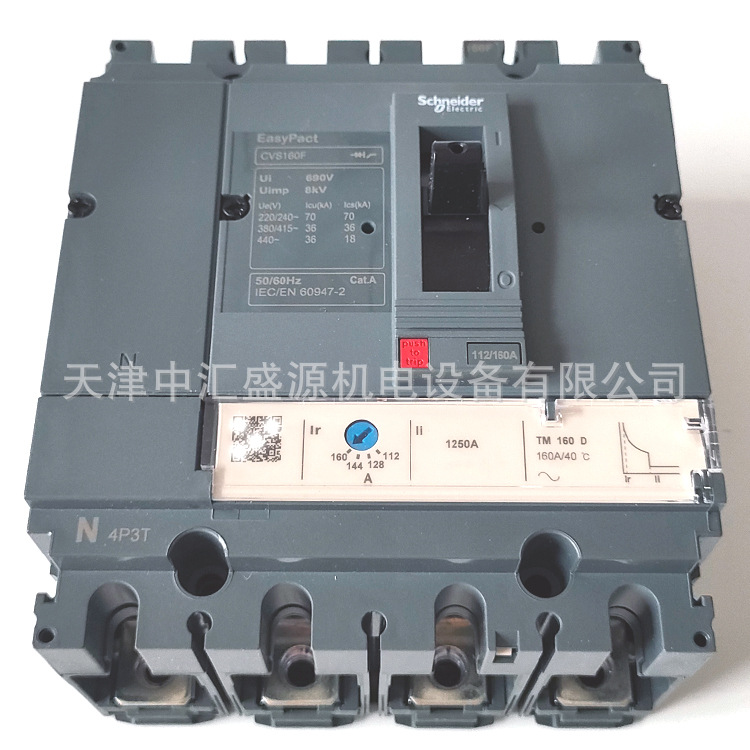

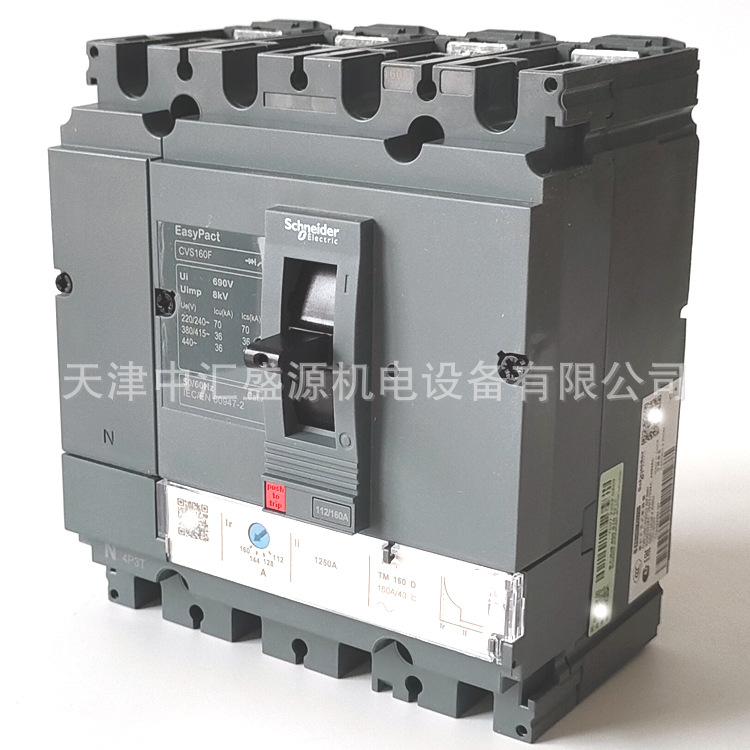

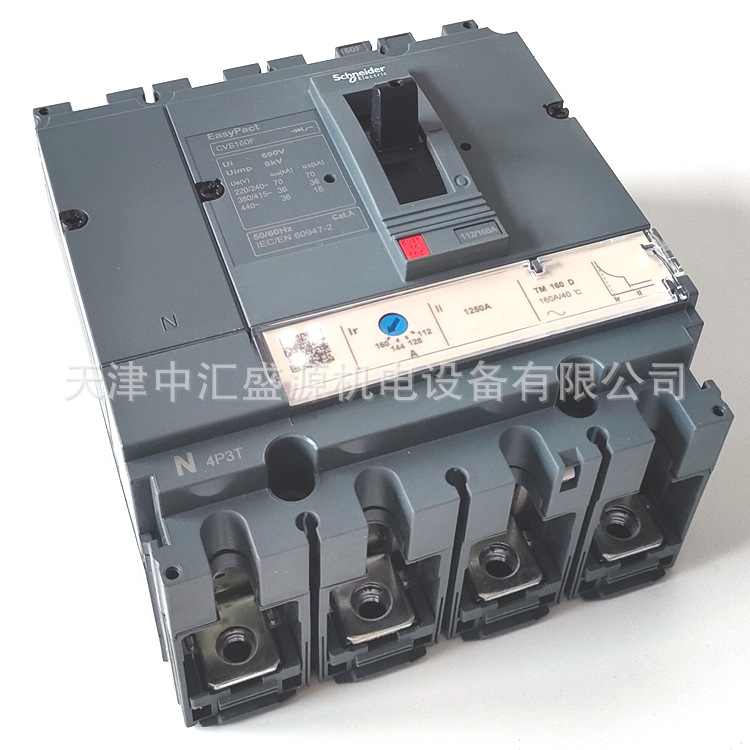

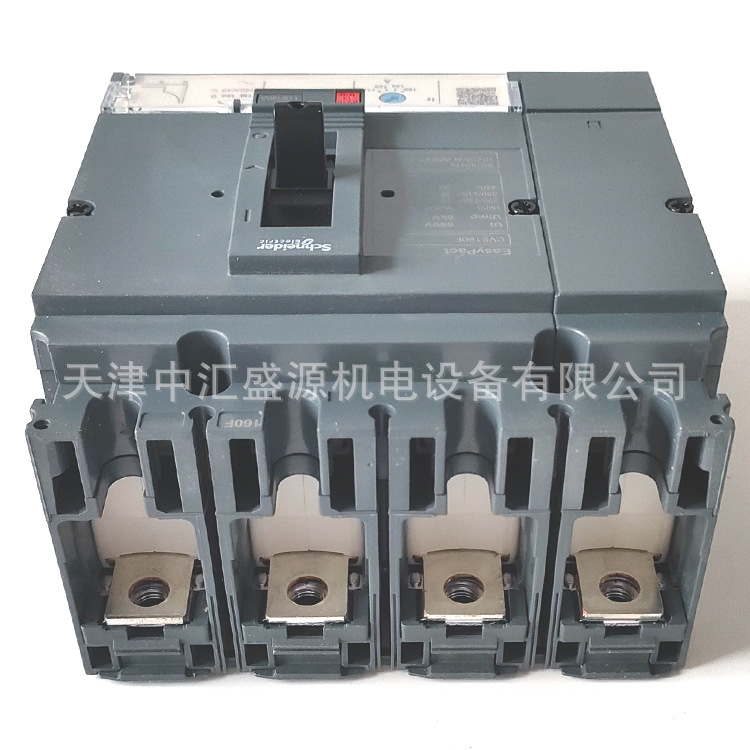

施耐德CVS160F TM160D 4P3D塑壳断路器LV516343介绍:塑壳断路器也被称为装置式断路器,所有的零件都密封于塑料外壳中,辅助触点,欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑,塑壳断路器基本无法检修。其多采用手动操作,大容量可选择电动分合。由于电子式过电流脱扣器的应用,塑壳断路器也可分为A类和B类两种,B类具有良好的三段保护特性,但由于价格因素,采用热磁式脱扣器的A类产品的市场占有率更高。
塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内,一般不考虑维修,适用于作支路的保护开关,过电流脱扣器有热磁式和电子式两种,一般热磁式塑壳断路器为非选择性断路器,仅有过载长延时及短路瞬时两种保护方式,电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作,也有部分带电动机操作机构。
产品系列 | Compact |
产品名称 | EasyPact CVS |
产品短名 | CVS160F |
产品类型 | 断路器 |
产品应用 | 配电保护 |
极数 | 4P |
保护极说明 | 3D |
Eartd leakage protection (Vigi add on) | 无漏电保护 |
额定电流 [In] | 160 A 在…上 40 °C |
电网类型 | AC |
使用类别 | AC类 |
[Icu] Breaking capacity | 36 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 36 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2 70 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2 |
脱扣器名称 | TM-D |
脱扣器类型 | 热磁式 |
脱扣器额定值 | 160 A 在…上 40 °C |
保护类型 | 短路保护 (磁保护) 过载保护 (热保护) |
额定冲击耐受电压 [Uimp] | 8 kV conforming to TM-D |
电网频率 | 50/60 Hz |
断路器型号 | F |
使用分断能力 [Ics] | 18 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 36 kA 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2 70 kA 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2 |
中性线位置 | 左侧 |
机械寿命 | 25000 次 |
电气寿命 | 12000 次 415 V In 符合 IEC 60947-2 |
控制类型 | 手柄 |
继电器设定范围 | 112…160 A |
中性线保护设置 | 无保护 (3D) |
长延时电流整定类型 | 可调 |
长延时电流整定值 [Ir] | 0.7...1 x In |
长延时时间整定类型 | 固定式 |
瞬时保护电流整定类型 | 固定式 |
瞬时保护整定值 [Ii] | 1250 A |
触点位置指示 | 有 |
安装类型 | 固定式 |
安装方式 | 底板安装 |
连接方式-上端 | 前连接 |
连接方式-下端 | 前连接 |
连接端子 | 螺钉连接 |
相间距 | 35 mm |
型号 | CVS160 |
宽度 | 140 mm |
深度 | 86 mm |
高度 | 161 mm |
净重 | 2.3 kg |
