产品说明
施耐德LXM28AU04M3X伺服驱动器 介绍：伺服驱动器（servo drives）又称为“伺服控制器”、“伺服放大器”，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，是传动技术的产品。
伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工等自动化设备中。尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置三闭环控制算法。该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。

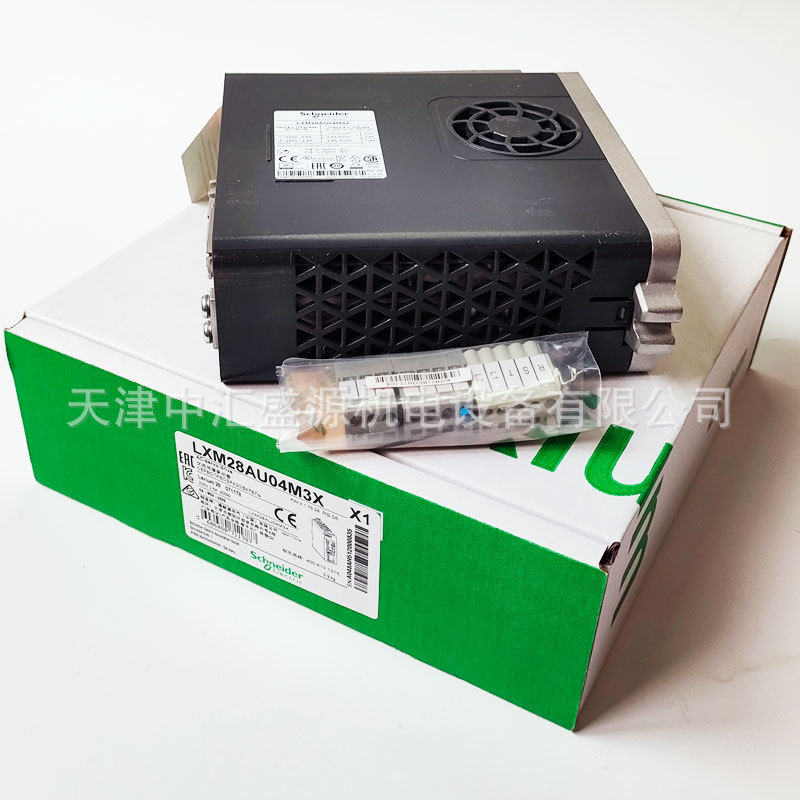

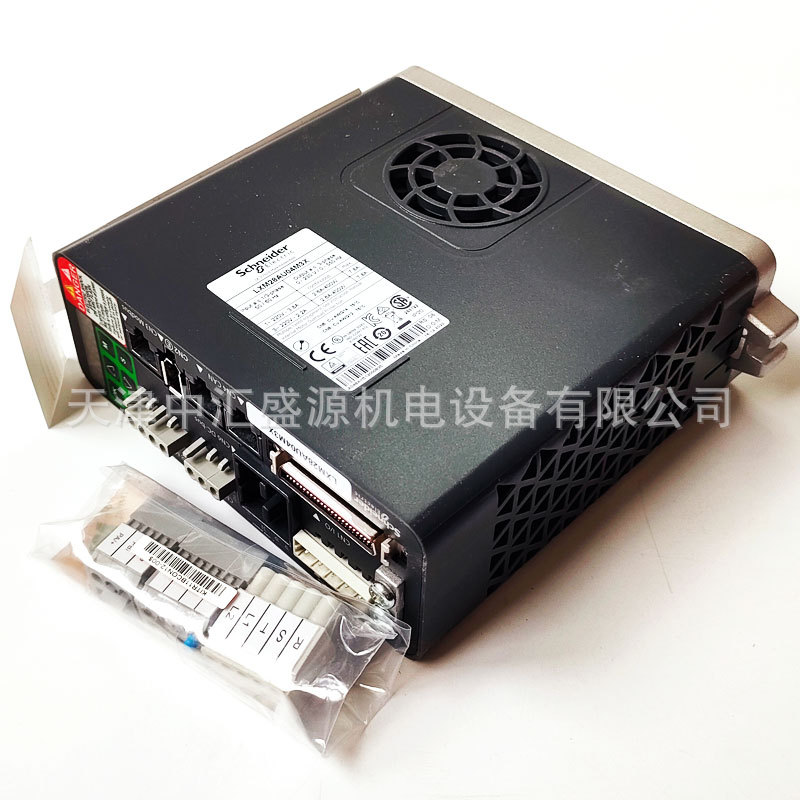

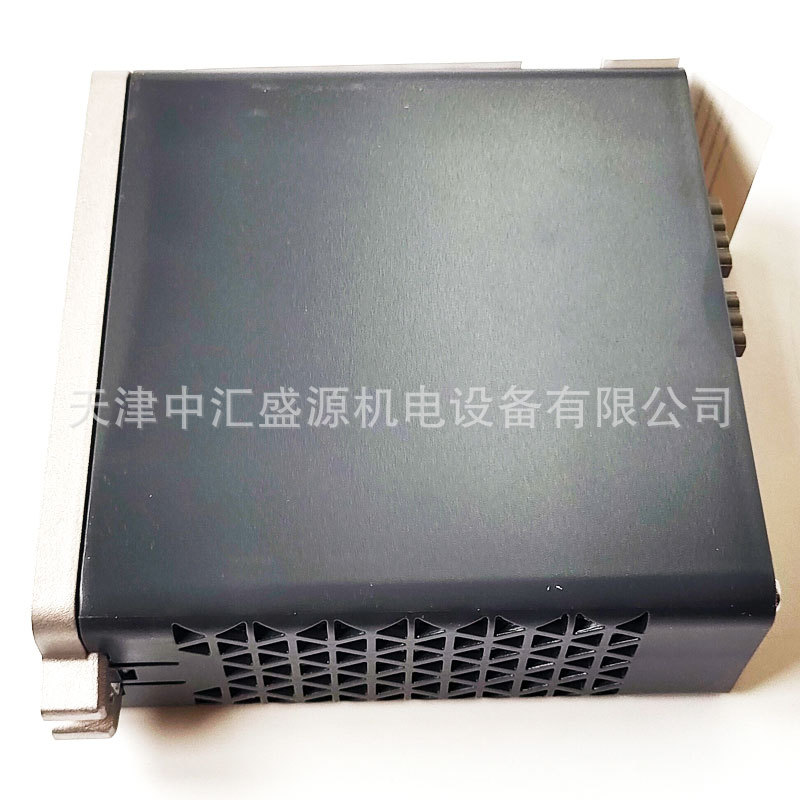

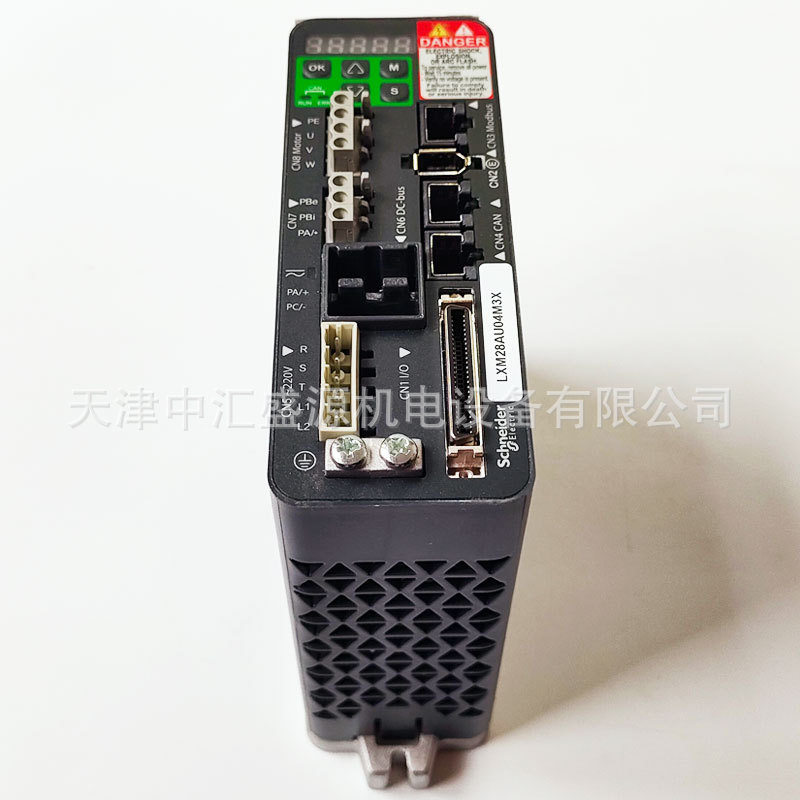

产品图片
产品参数
| 产品系列 | Lexium 28 |
| 产品短名 | LXM28A |
| 产品类型 | 运动伺服驱动器 |
| 驱动器格式 | 紧凑型外壳 |
| 线路电流 | 3.8 A, tdDI 的 211.6 % 在…上 220 V, 单相 3.8 A, tdDI 的 183.7 % 在…上 220 V, 三相 |
| 电网相数 | 三相 单相 |
| 额定电源电压 [Us] | 200...240 V (- 10...15 %) 适用 三相 200...240 V (- 20...15 %) 适用 单相 |
| 电源电压范围 | 200…255 V 三相 170…255 V 单相 |
| 供电频率 | 50/60 Hz - 5...5 % |
| 电网频率 | 47.5...63 Hz |
| EMC 滤波器 | 无EMC 滤波器 |
| 连续输出电流 | 2.6 A 在…上 16 kHz |
| 输出电流 3s 峰值 | 7.8 A 在…上 220 V |
| 连续功率 | 400 W 在…上 220 V |
| 标称功率 | 0.4 kW 在…上 220 V 16 kHz |
| 开关频率 | 16 kHz |
| 过电压类别 | III |
| Maximum leakage current | 1.3 mA |
| 输出电压 | <= 电源电压 |
| 电*缘 | 电源与控制之间 |
| 电缆类型 | 屏蔽电缆 (温度: 0…55 °C) 铜 |
| 电气连接 | 弹簧端子, 夹紧力: 0.82...1 mm², AWG 18 (L1-L2) 弹簧端子, 夹紧力: 0.82...1 mm², AWG 18 (R, S, T) 弹簧端子, 夹紧力: 0.82...1 mm², AWG 18 (U, V, W, PE) 弹簧端子, 夹紧力: 0.82...1 mm², AWG 18 (PA/+, PBe) |
| 离散量输入数量 | 8 可编程 (CN1) 1 脉冲序列输入(PTI) (CN1) 2 快速捕捉 (CN1) 1 安全功能 STO (CN9) |
| 离散量输入电压 | 24 V 直流 适用 逻辑 |
| 离散量输入逻辑 | 正极或负极 (CN1) |
| 离散量输出数量 | 5 逻辑输出 (CN1) 在…上 12...24 V 直流 1 脉冲序列输出(PTO) (CN1) |
| 离散量输出电压 | 12...24 V DC |
| 离散量输出逻辑 | 正极或负极 (CN1) |
| 模拟量输入数量 | 2 |
| *对准确度误差 | 0.1 % |
| 模拟量输入类型 | V_REF 电压模拟输入: - 10...10 V, 阻抗: 10 kOhm, 分辨率: 14 bits T_REF 电压模拟输入 |
| 控制信号类型 | 伺服电机编码器反馈 CN2 |
| 保护类型 | 防止电压反接: 输入 信号 防止短路输出信号: 输出信号 过流保护: 马达 过电压: 马达 欠电压: 马达 过热: 马达 过载: 马达 超速: 马达 |
| 安全功能 | STO(安全扭矩中断), 集成 |
| 安全等级 | SIL 2 符合 IEC 61800-5-2: 2007 SIL 2 符合 IEC 61508-1: 2010 PL d/category 3 符合 ISO 13849-1: 2008 SIL 2 符合 ISO 13849-1: 2009/AC SIL 2 符合 IEC 60204-1: 2006 SIL 2 符合 IEC 60204-1: 2009/A1 SIL 2 符合 IEC 60204-1: 2010/AC SIL 2 符合 IEC 62061: 2012 |
| 通讯界面 | CANopen, 集成 CANmotion, 集成 |
| 端口类型 | RJ45 (CN4) 适用 CANopen, CANmotion |
| 访问方法 | 从（站） |
| 传输率 | 250 kbit/s 用于总线长度为… 100…250 m 适用 CANopen, CANmotion 500 kbit/s 用于总线长度为… 4…100 m 适用 CANopen, CANmotion 1 Mbit/s 用于总线长度为… 4 m 适用 CANopen, CANmotion |
| 地址数 | 1…127 适用 CANopen, CANmotion |
| 物理接口 | RS485 适用 Modbus 串行线 从 |
| LED状态 | LED (红色) 充电 LED (绿色) RUN LED (红色) 错误 |
| 信号传输功能 | 伺服状态和故障代码 5 7-段显示单元 |
| 标识 | CSA CE CULus |
| 冷却方式 | 自然通风 |
| 操作位置 | 垂直 |
| 适用范围 | 伺服电机 BCH2 (60 mm, 2 电机堆栈) 在…上 400 W 伺服电机 BCH2 (80 mm, 1 电机堆栈) 在…上 400 W 伺服电机 BCH2 (130 mm, 1 电机堆栈) 在…上 300 W |
| 宽度 | 55 mm |
| 高度 | 150 mm |
| 深度 | 146 mm |
| 净重 | 1 kg |
| 输出电流 3s 峰值 2 | 7.8 A 在…上 220 V |
| 输出电流 3s 峰值 3 | 7.8 A 在…上 220 V |
