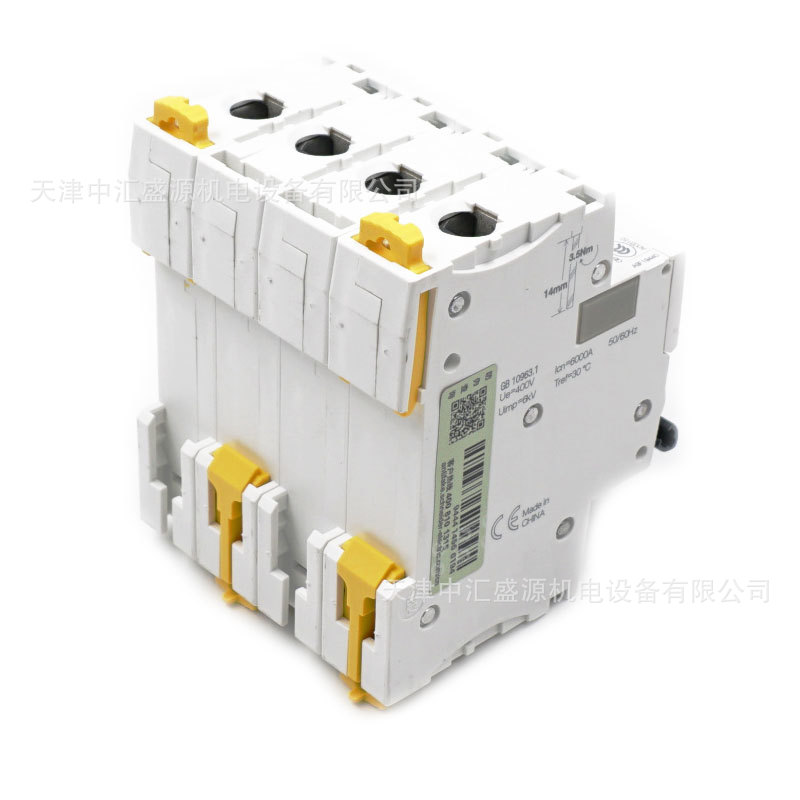

施耐德IC65N 4P D40A断路器介绍：小型断路器(英文名称：Miniature Circuit Breaker）又称微型断路器（Micro Circuit Breaker），适用于交流50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。小型断路器主要用于工业、商业、高层和民用住宅等各种场所。
小型断路器由下列几个主要部分组成：
1、可分断的接触联接。它由固定触头和可动触头组成。
2、由金属筒或绝缘圆柱体组成的器件，其中安装着可分断的接触联接和灭弧设备以及传动装置。
3、带动触头的传动装置。
4、灭弧设备。
常用小型断路器开断电路时是用机械的方法把小型断路器的动触头与固定触头分开。而合闸时则用相反的机械运动使动触头与固定触头闭合。 在进行接通和开断负载电路的操作时，固定触头和动触头之间将会产生电弧。开断过程产生的电弧比合闸过程严重得多。当开断的电流很大，特别是开断短路时，电弧很大，断开电路往往十分困难。
主要信息 |
| |||
产品系列 | Acti 9 |
| ||
产品系列 | Acti 9 |
| ||
产品名称 | IC65 |
| ||
产品类型 | 小型断路器 |
| ||
产品短名 | iC65N |
| ||
极数 | 4P |
| ||
产品应用 | 配电保护 |
| ||
保护极数量 | 4 |
| ||
额定电流 [In] | 40 A 在…上 30 °C |
| ||
网络类型 | AC |
| ||
脱扣器类型 | 热磁式 |
| ||
脱扣曲线 | D |
| ||
分断能力 | 36 kA Icu 在…上 12...133 V AC 50/60 Hz 符合 IEC 60947-2 |
| ||
使用类别 | AC类 符合 IEC 60947-2 |
| ||
隔离功能 | 适用 符合 IEC 60947-2 |
| ||
补充信息 | ||||
网络频率 | 50/60 Hz | |||
额定工作电压 [Ue] | 400 V AC 50/60 Hz | |||
磁脱扣限制 | 10...14 x In | |||
限流等级 | 3 符合 IEC 60898-1 | |||
额定绝缘电压 [Ui] | 500 V AC 50/60 Hz 符合 IEC 60947-2 | |||
额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947-2 | |||
触点位置指示 | 有 | |||
控制类型 | 手柄 | |||
本地信号指示 | 开/关指示 | |||
安装类型 | 锁定夹锁紧 | |||
安装方式 | DIN 导轨安装 | |||
宽度 （9mm的倍数） | 8 | |||
高度 | 94 mm | |||
深度 | 78.5 mm | |||
产品净重 | 500 g | |||
机械寿命 | 20000 次 | |||
电气寿命 | 10000 次 | |||
接线能力 | 隧道式端子 上接线或下接线 1…35 mm² 单股硬线 不带篐线端子 | |||
剥线长度 | 14 mm电源回路: | |||
紧固扭矩 | 3.5 N.m 电源回路: | |||
漏电流保护 | （需）另外拼装 | |||
