产品说明
施耐德BSH0703P31F2A伺服电机 介绍：伺服电机（servo motor ）是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。
伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

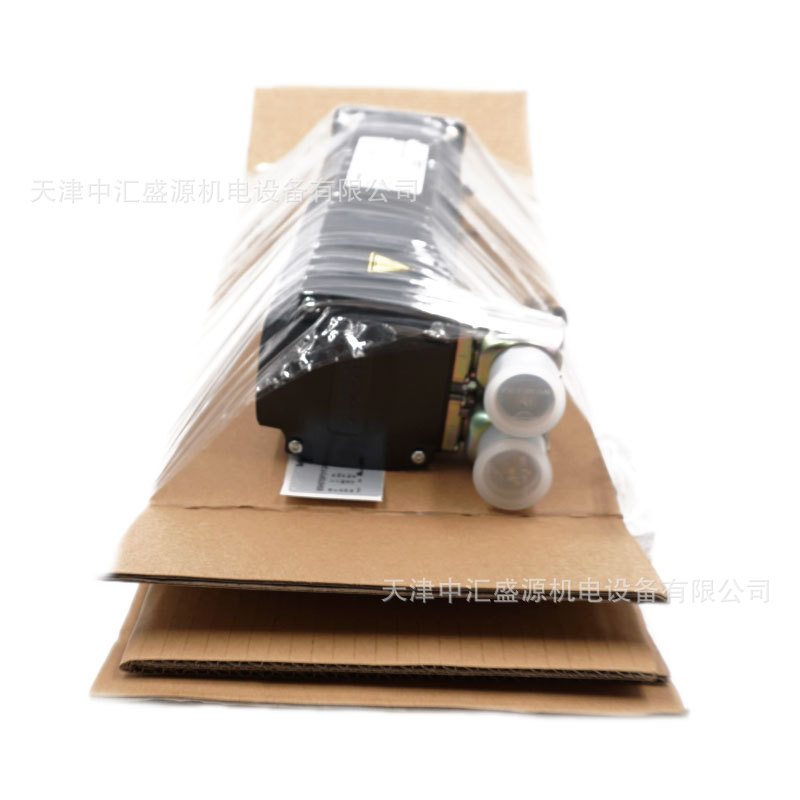

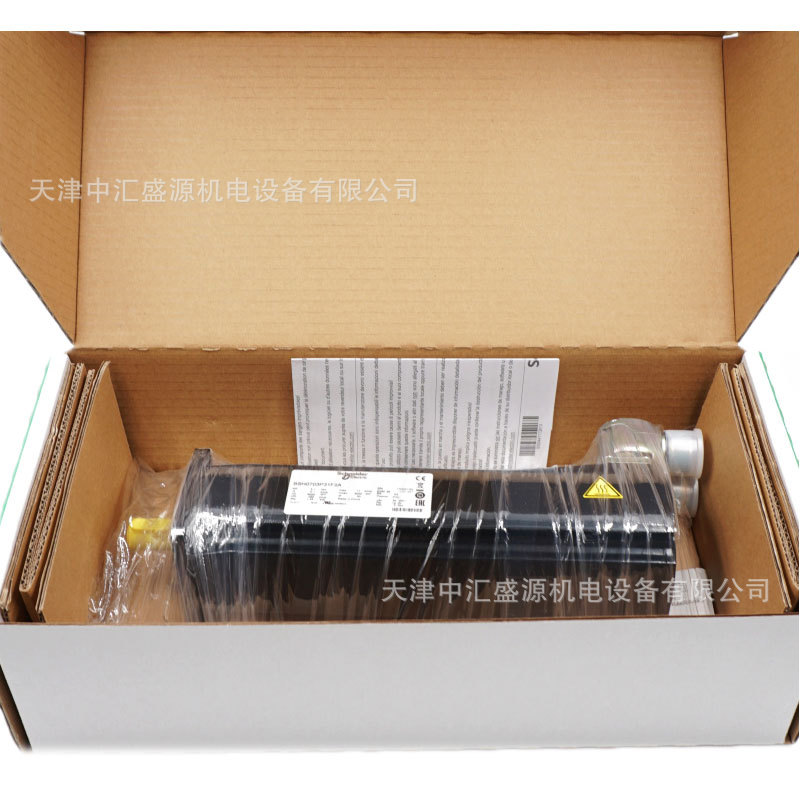

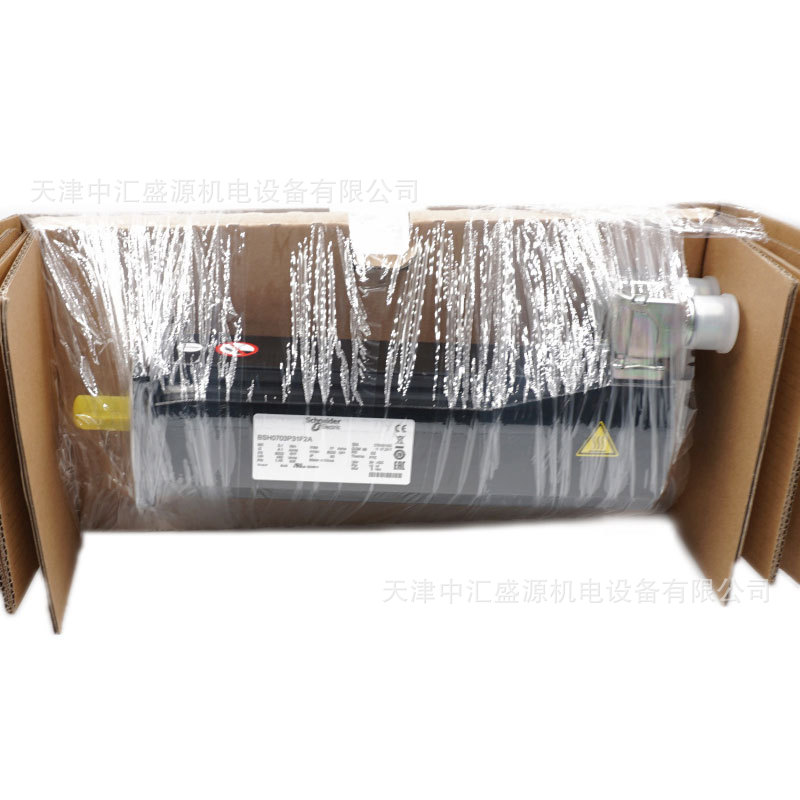

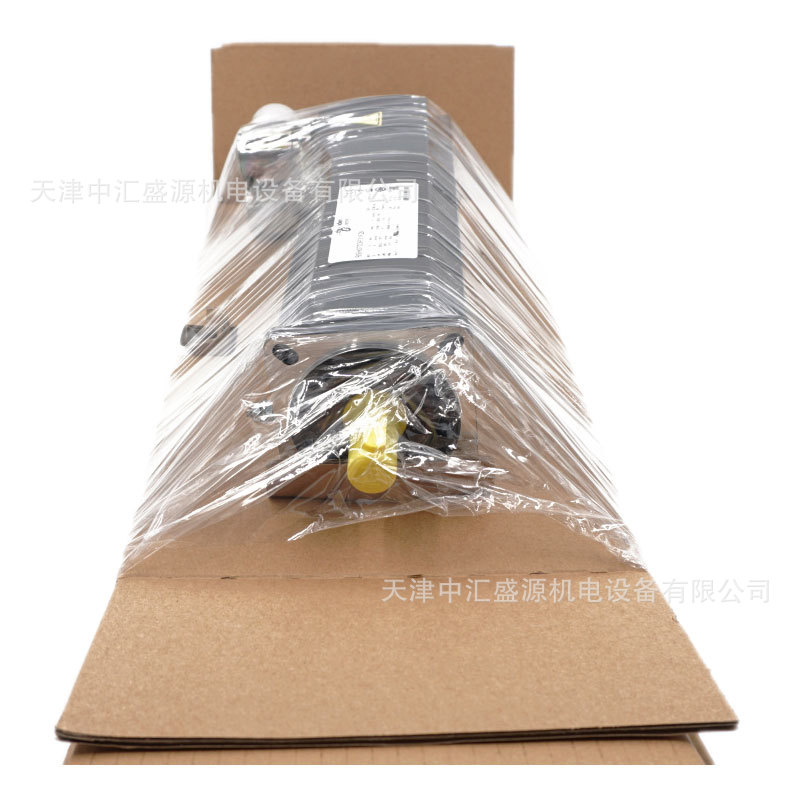

产品图片
产品参数
| 产品短名 | BSH |
| 产品类型 | 伺服电机 |
| *大机械速度 | 8000 rpm |
| 连续失速扭矩 | 2.83 N.m 适用 LXM15LD21M3, 230 V, 单相 1.1 N.m 适用 LXM15LU60N4, 480 V, 三相 1.1 N.m 适用 LXM15LU60N4, 400 V, 三相 1.5 N.m 适用 LXM15LU60N4, 230 V, 三相 2.23 N.m 适用 LXM15LD13M3, 230 V, 三相 2.4 N.m 适用 LXM15LD10N4, 230 V, 三相 2.4 N.m 适用 LXM15LD10N4, 400 V, 三相 2.4 N.m 适用 LXM15LD10N4, 480 V, 三相 2.83 N.m 适用 LXM15LD17N4, 230 V, 三相 2.83 N.m 适用 LXM15LD17N4, 400 V, 三相 2.83 N.m 适用 LXM15LD17N4, 480 V, 三相 2.83 N.m 适用 LXM15LD21M3, 230 V, 三相 2.8 N.m 适用 LXM05AD17M2, 200...240 V, 单相 2.8 N.m 适用 LXM05AD17M3X, 200...240 V, 三相 2.8 N.m 适用 LXM05AD22N4, 380...480 V, 三相 2.8 N.m 适用 LXM05AD28M2, 200...240 V, 单相 2.8 N.m 适用 LXM05BD17M2, 200...240 V, 单相 2.8 N.m 适用 LXM05BD17M3X, 200...240 V, 三相 2.8 N.m 适用 LXM05BD22N4, 380...480 V, 三相 2.8 N.m 适用 LXM05BD28M2, 200...240 V, 单相 2.8 N.m 适用 LXM05CD17M2, 200...240 V, 单相 2.8 N.m 适用 LXM05CD17M3X, 200...240 V, 三相 2.8 N.m 适用 LXM05CD22N4, 380...480 V, 三相 2.8 N.m 适用 LXM05CD28M2, 200...240 V, 单相 3.1 N.m 适用 LXM32.D18N4 在…上 6 A, 400 V, 三相 3.1 N.m 适用 LXM32.D18N4 在…上 6 A, 480 V, 三相 |
| *大失速转矩 | 5.99 N.m 适用 LXM15LD21M3, 230 V, 单相 7.16 N.m 适用 LXM05AD17M2, 200...240 V, 单相 10.3 N.m 适用 LXM05AD28M2, 200...240 V, 单相 7.16 N.m 适用 LXM05BD17M2, 200...240 V, 单相 10.3 N.m 适用 LXM05BD28M2, 200...240 V, 单相 7.16 N.m 适用 LXM05CD17M2, 200...240 V, 单相 10.3 N.m 适用 LXM05CD28M2, 200...240 V, 单相 3.3 N.m 适用 LXM15LU60N4, 480 V, 三相 3.3 N.m 适用 LXM15LU60N4, 400 V, 三相 3.3 N.m 适用 LXM15LU60N4, 230 V, 三相 6 N.m 适用 LXM15LD13M3, 230 V, 三相 5.3 N.m 适用 LXM15LD10N4, 230 V, 三相 5.3 N.m 适用 LXM15LD10N4, 400 V, 三相 5.3 N.m 适用 LXM15LD10N4, 480 V, 三相 7.71 N.m 适用 LXM15LD17N4, 230 V, 三相 7.71 N.m 适用 LXM15LD17N4, 400 V, 三相 7.71 N.m 适用 LXM15LD17N4, 480 V, 三相 9.28 N.m 适用 LXM15LD21M3, 230 V, 三相 7.16 N.m 适用 LXM05AD17M3X, 200...240 V, 三相 8.75 N.m 适用 LXM05AD22N4, 380...480 V, 三相 7.16 N.m 适用 LXM05BD17M3X, 200...240 V, 三相 8.75 N.m 适用 LXM05BD22N4, 380...480 V, 三相 7.16 N.m 适用 LXM05CD17M3X, 200...240 V, 三相 8.75 N.m 适用 LXM05CD22N4, 380...480 V, 三相 11.3 N.m 适用 LXM32.D18N4 在…上 6 A, 400 V, 三相 11.3 N.m 适用 LXM32.D18N4 在…上 6 A, 480 V, 三相 |
| 标称输出功率 | 750 W 适用 LXM05AD17M2, 200...240 V, 单相 750 W 适用 LXM05AD28M2, 200...240 V, 单相 750 W 适用 LXM05BD17M2, 200...240 V, 单相 750 W 适用 LXM05BD28M2, 200...240 V, 单相 750 W 适用 LXM05CD17M2, 200...240 V, 单相 750 W 适用 LXM05CD28M2, 200...240 V, 单相 750 W 适用 LXM15LD21M3, 230 V, 单相 1250 W 适用 LXM15LD10N4, 400 V, 三相 1300 W 适用 LXM15LD17N4, 400 V, 三相 1400 W 适用 LXM15LD17N4, 480 V, 三相 1500 W 适用 LXM15LD10N4, 480 V, 三相 350 W 适用 LXM15LU60N4, 230 V, 三相 700 W 适用 LXM15LD13M3, 230 V, 三相 700 W 适用 LXM15LU60N4, 400 V, 三相 750 W 适用 LXM05AD17M3X, 200...240 V, 三相 750 W 适用 LXM05AD22N4, 380...480 V, 三相 750 W 适用 LXM05BD17M3X, 200...240 V, 三相 750 W 适用 LXM05BD22N4, 380...480 V, 三相 750 W 适用 LXM05CD17M3X, 200...240 V, 三相 750 W 适用 LXM05CD22N4, 380...480 V, 三相 750 W 适用 LXM15LD10N4, 230 V, 三相 750 W 适用 LXM15LD17N4, 230 V, 三相 750 W 适用 LXM15LD21M3, 230 V, 三相 950 W 适用 LXM15LU60N4, 480 V, 三相 1300 W 适用 LXM32.D18N4 在…上 6 A, 400 V, 三相 1300 W 适用 LXM32.D18N4 在…上 6 A, 480 V, 三相 |
| 额定力矩 | 2.4 N.m 适用 LXM05AD17M2, 200...240 V, 单相 2.4 N.m 适用 LXM05AD28M2, 200...240 V, 单相 2.4 N.m 适用 LXM05BD17M2, 200...240 V, 单相 2.4 N.m 适用 LXM05BD28M2, 200...240 V, 单相 2.4 N.m 适用 LXM05CD17M2, 200...240 V, 单相 2.4 N.m 适用 LXM05CD28M2, 200...240 V, 单相 2.4 N.m 适用 LXM15LD21M3, 230 V, 单相 1.12 N.m 适用 LXM15LU60N4, 230 V, 三相 1.12 N.m 适用 LXM15LU60N4, 400 V, 三相 1.12 N.m 适用 LXM15LU60N4, 480 V, 三相 1.8 N.m 适用 LXM15LD10N4, 480 V, 三相 1.96 N.m 适用 LXM15LD17N4, 480 V, 三相 2 N.m 适用 LXM15LD10N4, 400 V, 三相 2 N.m 适用 LXM15LD17N4, 400 V, 三相 2.23 N.m 适用 LXM15LD13M3, 230 V, 三相 2.4 N.m 适用 LXM05AD17M3X, 200...240 V, 三相 2.4 N.m 适用 LXM05AD22N4, 380...480 V, 三相 2.4 N.m 适用 LXM05BD17M3X, 200...240 V, 三相 2.4 N.m 适用 LXM05BD22N4, 380...480 V, 三相 2.4 N.m 适用 LXM05CD17M3X, 200...240 V, 三相 2.4 N.m 适用 LXM05CD22N4, 380...480 V, 三相 2.4 N.m 适用 LXM15LD10N4, 230 V, 三相 2.4 N.m 适用 LXM15LD17N4, 230 V, 三相 2.4 N.m 适用 LXM15LD21M3, 230 V, 三相 2.44 N.m 适用 LXM32.D18N4 在…上 6 A, 400 V, 三相 2.44 N.m 适用 LXM32.D18N4 在…上 6 A, 480 V, 三相 |
| 标称速度 | 3000 rpm 适用 LXM15LD13M3, 230 V, 三相 3000 rpm 适用 LXM05AD17M2, 200...240 V, 单相 3000 rpm 适用 LXM05BD17M2, 200...240 V, 单相 3000 rpm 适用 LXM05CD17M2, 200...240 V, 单相 3000 rpm 适用 LXM05AD17M3X, 200...240 V, 三相 3000 rpm 适用 LXM05BD17M3X, 200...240 V, 三相 3000 rpm 适用 LXM05CD17M3X, 200...240 V, 三相 3000 rpm 适用 LXM15LU60N4, 230 V, 三相 8000 rpm 适用 LXM15LD10N4, 480 V, 三相 8000 rpm 适用 LXM15LU60N4, 480 V, 三相 3000 rpm 适用 LXM15LD10N4, 230 V, 三相 6000 rpm 适用 LXM15LD10N4, 400 V, 三相 3000 rpm 适用 LXM05AD28M2, 200...240 V, 单相 3000 rpm 适用 LXM05BD28M2, 200...240 V, 单相 3000 rpm 适用 LXM05CD28M2, 200...240 V, 单相 3000 rpm 适用 LXM15LD21M3, 230 V, 单相 3000 rpm 适用 LXM05AD22N4, 380...480 V, 三相 3000 rpm 适用 LXM05BD22N4, 380...480 V, 三相 3000 rpm 适用 LXM05CD22N4, 380...480 V, 三相 3000 rpm 适用 LXM15LD17N4, 230 V, 三相 3000 rpm 适用 LXM15LD21M3, 230 V, 三相 6000 rpm 适用 LXM15LD17N4, 400 V, 三相 6000 rpm 适用 LXM15LU60N4, 400 V, 三相 7000 rpm 适用 LXM15LD17N4, 480 V, 三相 5000 rpm 适用 LXM32.D18N4 在…上 6 A, 400 V, 三相 5000 rpm 适用 LXM32.D18N4 在…上 6 A, 480 V, 三相 |
| 适用范围 | LXM05AD17M2 在…上 200...240 V 单相 LXM05AD28M2 在…上 200...240 V 单相 LXM05BD17M2 在…上 200...240 V 单相 LXM05BD28M2 在…上 200...240 V 单相 LXM05CD17M2 在…上 200...240 V 单相 LXM05CD28M2 在…上 200...240 V 单相 LXM15LD21M3 在…上 230V AC 单相 LXM15LU60N4 在…上 230V AC 三相 LXM15LD13M3 在…上 230V AC 三相 LXM15LU60N4 在…上 400 V 三相 LXM15LU60N4 在…上 480 V 三相 LXM15LD10N4 在…上 400 V 三相 LXM05AD17M3X 在…上 200...240 V 三相 LXM05BD17M3X 在…上 200...240 V 三相 LXM05CD17M3X 在…上 200...240 V 三相 LXM15LD10N4 在…上 230V AC 三相 LXM15LD10N4 在…上 480 V 三相 LXM15LD21M3 在…上 230V AC 三相 LXM15LD17N4 在…上 230V AC 三相 LXM05AD22N4 在…上 380...480 V 三相 LXM05BD22N4 在…上 380...480 V 三相 LXM05CD22N4 在…上 380...480 V 三相 LXM15LD17N4 在…上 400 V 三相 LXM15LD17N4 在…上 480 V 三相 LXM32.D18N4 在…上 400 V 三相 LXM32.D18N4 在…上 480 V 三相 |
| 轴端 | 键轴 |
| IP 保护等级 | "IP65" 标准 IP67 带IP67套件 |
| 速度环分辨率 | 131072 点/圈 |
| 制动报闸 | 有 |
| 安装方式 | 国际标准法兰 |
| 电气连接 | 旋钮直角连接器 |
| 适用范围 | Lexium 05 Lexium 15 Lexium 32 |
| supply voltage max | 480 V |
| 电网相数 | 三相 |
| 连续失速电流 | 4.1 A |
| maximum continuous power | 1.7 W |
| *大电流 Irms | 15.2 A 适用 LXM15LD13M3 15.2 A 适用 LXM15LD21M3 15.2 A 适用 LXM15LD17N4 15.2 A 适用 LXM15LU60N4 15.2 A 适用 LXM15LD10N4 17 A 适用 LXM05AD17M2 17 A 适用 LXM05AD28M2 17 A 适用 LXM05AD17M3X 17 A 适用 LXM05AD22N4 17 A 适用 LXM05BD17M2 17 A 适用 LXM05BD28M2 17 A 适用 LXM05BD17M3X 17 A 适用 LXM05BD22N4 17 A 适用 LXM05CD17M2 17 A 适用 LXM05CD28M2 17 A 适用 LXM05CD17M3X 17 A 适用 LXM05CD22N4 17 A 适用 LXM32.D18N4 |
| *大恒定电流 | 17 A |
| 开关频率 | 8 kHz |
| *二轴 | 无*二轴端 |
| 轴直径 | 14 mm |
| 轴长度 | 30 mm |
| 键宽 | 20 mm |
| 反馈类型 | 单圈SinCos Hiperface |
| 保持扭矩 | 3 N.m 制动报闸 |
| 电机法兰尺寸 | 70 mm |
| 电机栈数 | 3 |
| 转矩常数 | 0.78 N.m/A 在…上 120 °C |
| 反电动势常数 | 49 V/krpm 在…上 120 °C |
| 电机极数 | 6 |
| 转子惯量 | 0.81 kg.cm² |
| 定子电阻 | 2.7 Ω 在…上 20 °C |
| 定子电感 | 13 mH 在…上 20 °C |
| 定子电气时间常数 | 4.82 ms 在…上 20 °C |
| *大径向力 Fr | 400 N 在…上 6000 rpm 430 N 在…上 5000 rpm 460 N 在…上 4000 rpm 510 N 在…上 3000 rpm 580 N 在…上 2000 rpm 730 N 在…上 1000 rpm |
| *大轴向力 Fa | 0.2 x Fr |
| 刹车起动功率 | 12 W |
| 冷却方式 | 自然通风 |
| 长度 | 254 mm |
| 定心环直径 | 60 mm |
| 定心环深度 | 2.5 mm |
| 安装孔数 | 4 |
| 安装孔直径 | 5.5 mm |
| 安装孔径 | 82 mm |
| 净重 | 3.8 kg |
