产品说明
施耐德31341负荷隔离开关 介绍：负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。
高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。合闸时，通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动，使主触头随后闭合。在合闸过程中，分闸弹簧同时贮能。由于负荷开关不能开断短路电流，故常与限流式高压熔断器组合在一起使用，利用限流熔断器的限流功能，不仅完成开断电路的任务并且可显著减轻短路电流所引起的热和电动力的作用。

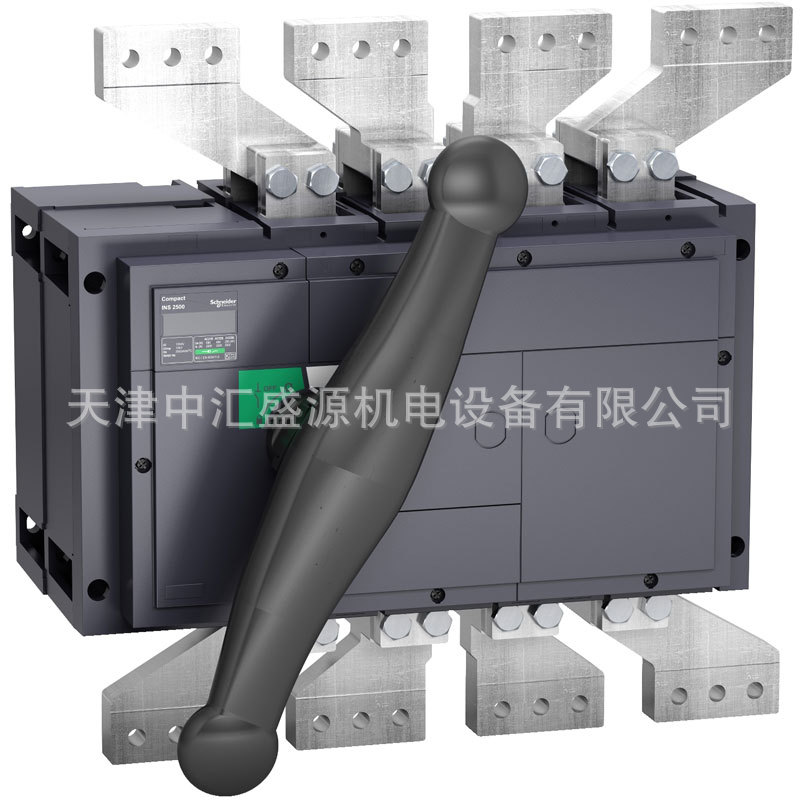

产品图片
产品参数
| 产品系列 | Compact |
| 产品名称 | ComPacT INS |
| 产品类型 | 负荷开关 |
| 极数 | 4P |
| 电网类型 | AC DC |
| 电网频率 | 50/60 Hz |
| 额定工作电流 [Ie] | AC-21B: 2500 A AC 50/60 Hz 220/240 V AC-21B: 2500 A AC 50/60 Hz 380/415 V AC-21B: 2500 A AC 50/60 Hz 440/480 V AC-21B: 2500 A AC 50/60 Hz 480 V NEMA AC-21B: 2500 A AC 50/60 Hz 500/525 V AC-21B: 2500 A AC 50/60 Hz 660/690 V AC-22B: 2500 A AC 50/60 Hz 220/240 V AC-22B: 2500 A AC 50/60 Hz 380/415 V AC-22B: 2500 A AC 50/60 Hz 440/480 V AC-22B: 2500 A AC 50/60 Hz 480 V NEMA AC-22B: 2500 A AC 50/60 Hz 500/525 V AC-22B: 2500 A AC 50/60 Hz 660/690 V DC-21B: 2500 A DC 125 V 2极串联 DC-22B: 2500 A DC 125 V 2极串联 DC-21B: 2500 A DC 250 V 4极串联 DC-22B: 2500 A DC 250 V 4极串联 |
| 额定绝缘电压 [Ui] | 1000 V AC 50/60 Hz |
| 额定冲击耐受电压 [Uimp] | 12 kV |
| 约定发热电流 [Itd] | 2500 A 在…上 60 °C |
| 闭合容量 [Icm] | 105 kA 单独隔离开关 690 V AC 在…上 50/60 Hz 105 kA 带有上游保护断路器 690 V AC 在…上 50/60 Hz |
| 额定工作电压 [Ue] | 690 V AC 50/60 Hz 250 V DC |
| 隔离功能 | 适用 |
| 触点位置指示 | 有 |
| 可视断点 | 无 |
| 污染等级 | 3 |
| 控制类型 | 直接前转柄 |
| 手柄颜色 | 黑色 |
| 安装类型 | 固定式 |
| 安装方式 | 导轨安装 底板安装 |
| 连接方式-上端 | 前连接 |
| 连接方式-下端 | 前连接 |
| 额定负载 | 持续运行 |
| 间歇负载级别 | 等级 120 - 60 % |
| 额定短时耐受电流 [Icw] | 50 kA 在 0.5 s 符合 IEC 60947-3 11 kA 在 30 s 符合 IEC 60947-3 13 kA 在 20 s 符合 IEC 60947-3 30 kA 在 3 s 符合 IEC 60947-3 50 kA 在 0.8 s 符合 IEC 60947-3 50 kA 在 1 s 符合 IEC 60947-3 |
| 机械寿命 | 3000 次 |
| 电气寿命 | AC-21B: 100 次 220/240 V AC 50/60 Hz AC-21B: 100 次 380/415 V AC 50/60 Hz AC-21B: 100 次 440/480 V AC 50/60 Hz AC-21B: 100 次 480 V AC 50/60 Hz 符合 NEMA AC-21B: 100 次 500/525 V AC 50/60 Hz AC-21B: 100 次 660/690 V AC 50/60 Hz AC-22B: 100 次 220/240 V AC 50/60 Hz AC-22B: 100 次 380/415 V AC 50/60 Hz AC-22B: 100 次 440/480 V AC 50/60 Hz AC-22B: 100 次 480 V AC 50/60 Hz 符合 NEMA AC-22B: 100 次 500/525 V AC 50/60 Hz AC-22B: 100 次 660/690 V AC 50/60 Hz DC-21B: 100 次 125 V DC 2极串联 DC-22B: 100 次 125 V DC 2极串联 DC-21B: 100 次 250 V DC 4极串联 DC-22B: 100 次 250 V DC 4极串联 |
| 相间距 | 70 mm |
| 高度 | 440 mm |
| 宽度 | 462.5 mm |
| 深度 | 227.5 mm |
| 产品重量 | 45 kg |
