产品说明
施耐德BCH2MM2023CA6伺服电机介绍： 伺服驱动器（servo drives）又称为“伺服控制器”、“伺服放大器”，是用来控制伺服电机的一种控制器，其作用类似于变频器作用于普通交流马达，属于伺服系统的一部分，主要应用于高精度的定位系统。一般是通过位置、速度和力矩三种方式对伺服电机进行控制，实现高精度的传动系统定位，是传动技术的产品。
伺服驱动器是现代运动控制的重要组成部分，被广泛应用于工业机器人及数控加工等自动化设备中。尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置三闭环控制算法。该算法中速度闭环设计合理与否，对于整个伺服控制系统，特别是速度控制性能的发挥起到关键作用。

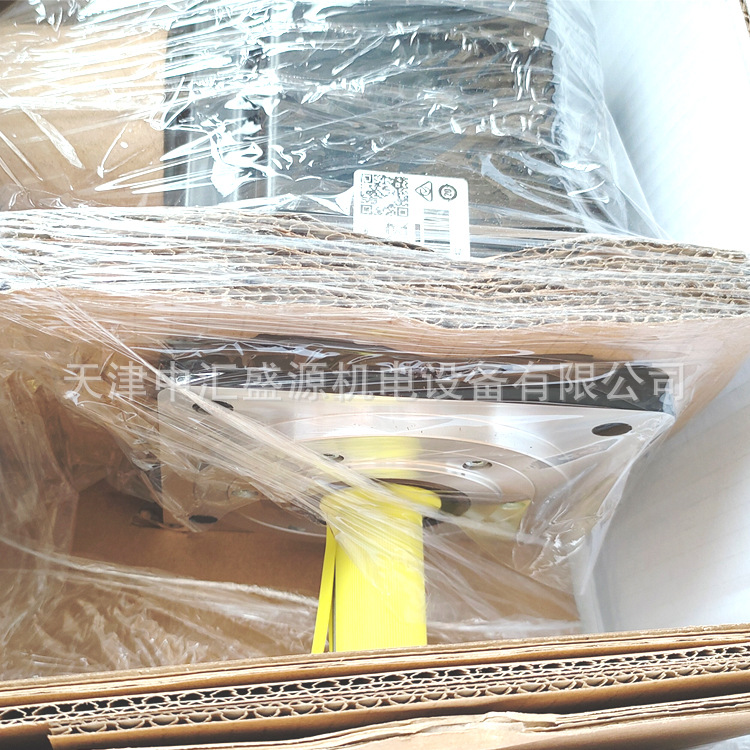

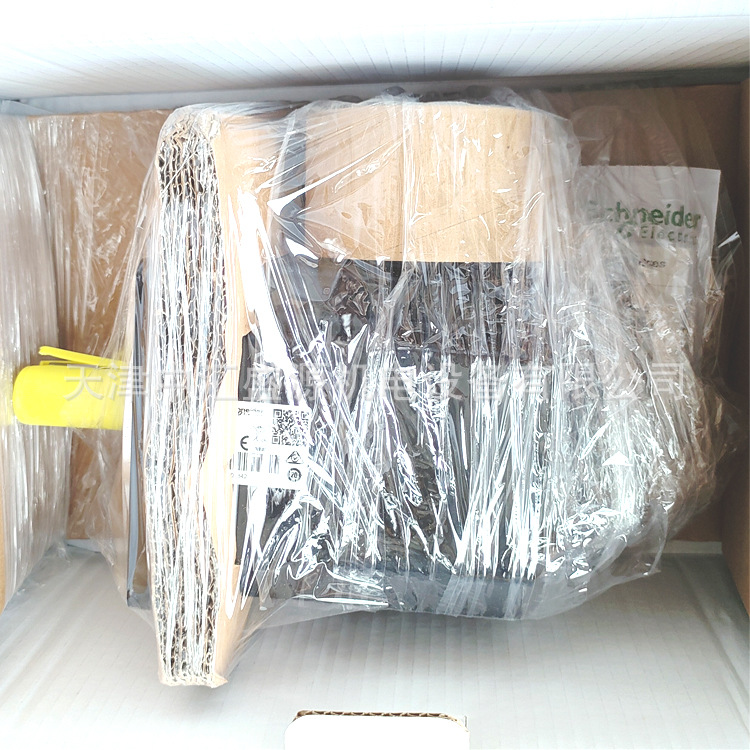

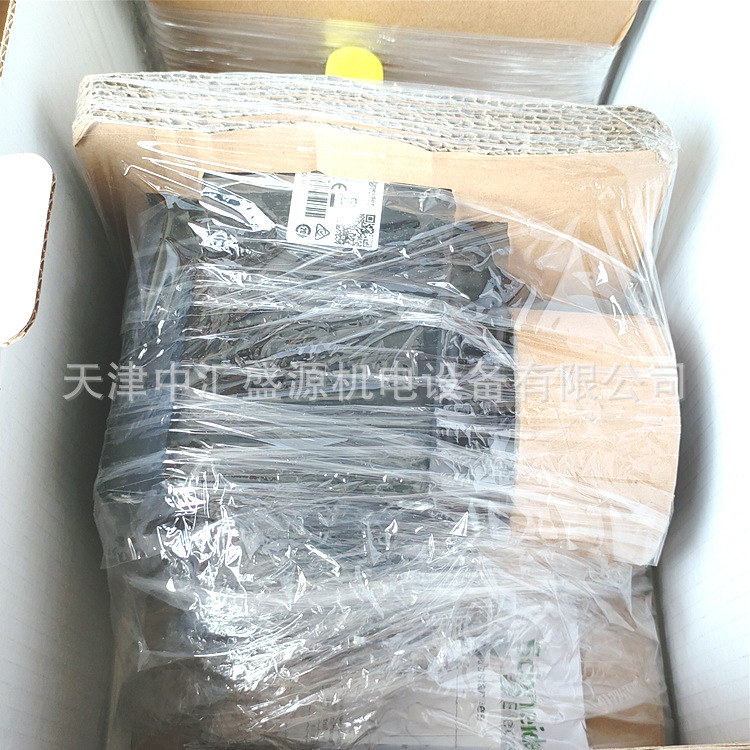

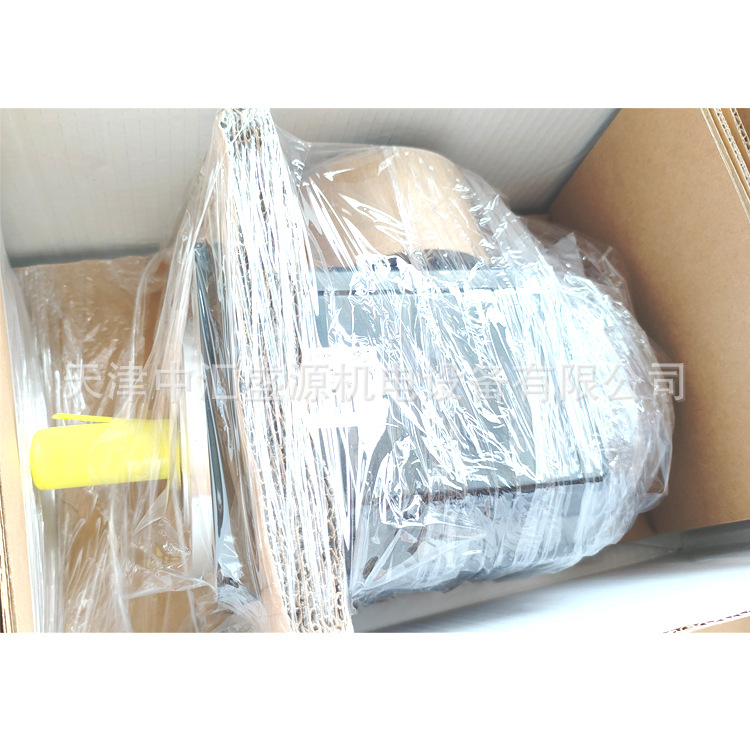

产品图片
产品参数
| 适用范围 | Lexium 28 |
| 产品短名 | BCH2 |
| 产品类型 | 伺服电机 |
| *大机械速度 | 3000 rpm |
| 额定电源电压 [Us] | 220 V |
| 电网相数 | 三相 |
| 连续失速电流 | 9.95 A |
| 连续失速扭矩 | 9.55 N.m 适用 LXM26D 在…上 12 A, 220 V, 三相 9.55 N.m 适用 LXM28 在…上 12 A, 220 V, 三相 9.55 N.m |
| 持续功率 | 2000 W |
| *大失速转矩 | 28.65 N.m 适用 LXM26D 在…上 12 A, 220 V, 三相 28.65 N.m 适用 LXM28 在…上 12 A, 220 V, 三相 28.65 N.m |
| 标称输出功率 | 2000 W 适用 LXM26D 在…上 12 A, 220 V, 三相 2000 W 适用 LXM28 在…上 12 A, 220 V, 三相 2000 W |
| 额定力矩 | 9.55 N.m 适用 LXM26D 在…上 12 A, 220 V, 三相 9.55 N.m 适用 LXM28 在…上 12 A, 220 V, 三相 9.55 N.m |
| 标称速度 | 2000 rpm 2000 rpm 适用 LXM26D 在…上 12 A, 220 V, 三相 2000 rpm 适用 LXM28 在…上 12 A, 220 V, 三相 |
| *大电流 Irms | 32.85 A 适用 LXM28 在…上 2 kW, 220 V 32.85 A 在…上 2 kW, 220 V |
| *大恒定电流 | 11.25 A |
| 适用范围 | LXM26D 伺服驱动器 电机 在…上 2 kW, 220 V, 三相 LXM28 伺服驱动器 电机 在…上 2 kW, 220 V, 三相 |
| 轴端 | 键轴 |
| 轴直径 | 22 mm |
| 轴长度 | 55 mm |
| 键宽 | 8 mm |
| 反馈类型 | 20位单圈绝对值编码器 |
| 制动报闸 | 无 |
| 安装方式 | 亚洲标准法兰 |
| 电机法兰尺寸 | 130 mm |
| 电气连接 | 连接器 MIL |
| 转矩常数 | 0.96 N.m/A 在…上 20 °C |
| 反电动势常数 | 58 V/krpm 在…上 20 °C |
| 转子惯量 | 13.5 kg.cm² |
| 定子电阻 | 0.34 Ω 在…上 20 °C |
| 定子电感 | 4.5 mH 在…上 20 °C |
| 定子电气时间常数 | 13.24 ms 在…上 20 °C |
| *大径向力 Fr | 670 N 在…上 2000 rpm |
| *大轴向力 Fa | 200 N |
| 刹车起动功率 | 19.7 W |
| 冷却方式 | 自然通风 |
| 长度 | 187 mm |
| 电机栈数 | 4 |
| 定心环直径 | 110 mm |
| 定心环深度 | 8 mm |
| 安装孔数 | 4 |
| 安装孔直径 | 9.2 mm |
| 安装孔径 | 145 mm |
| 轴肩与法兰盘间距 | 8 mm |
| 净重 | 9.7 kg |
