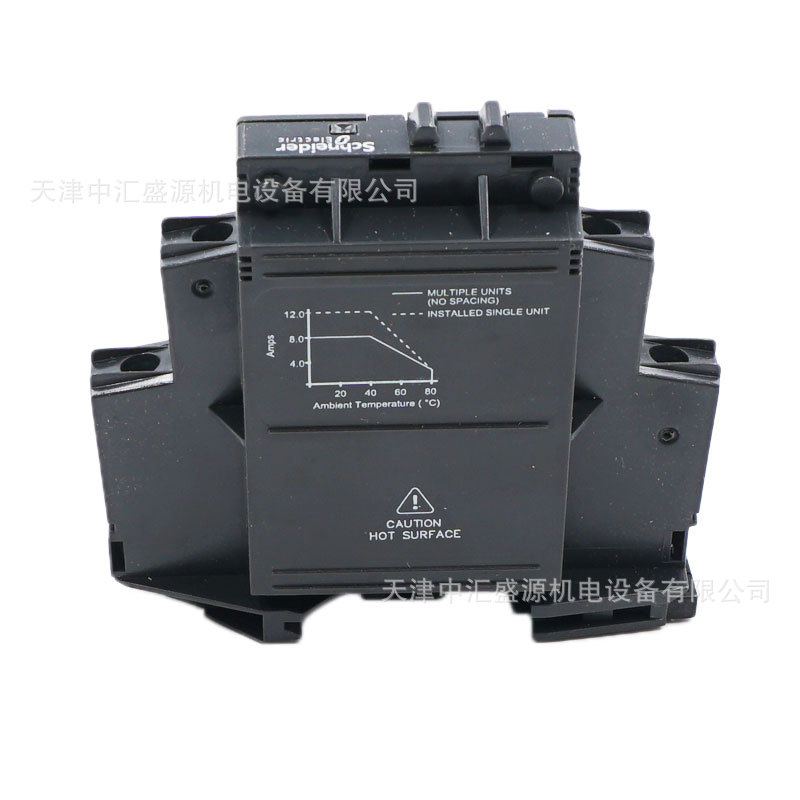

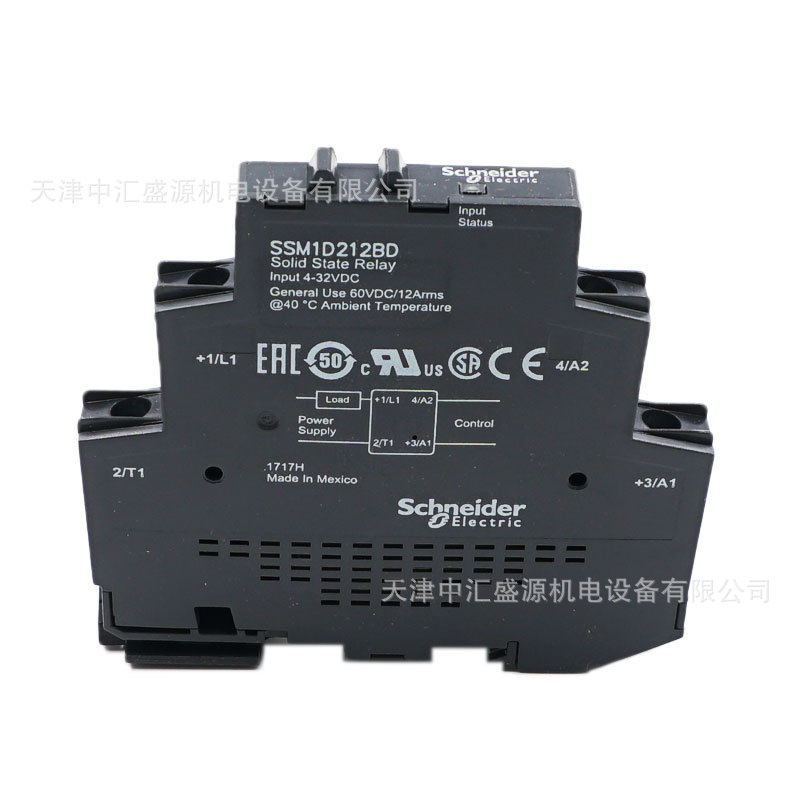

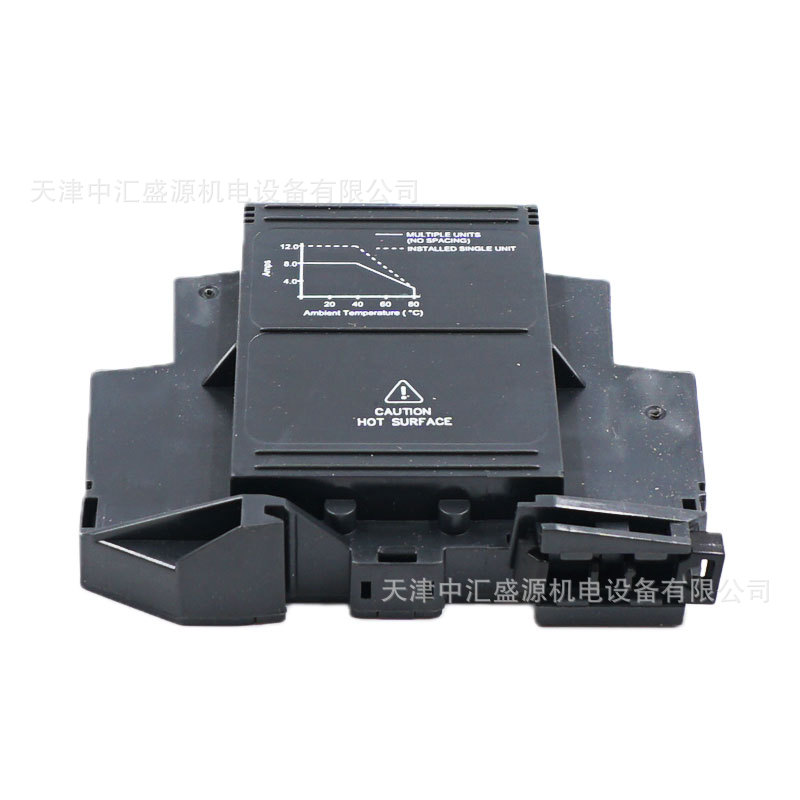

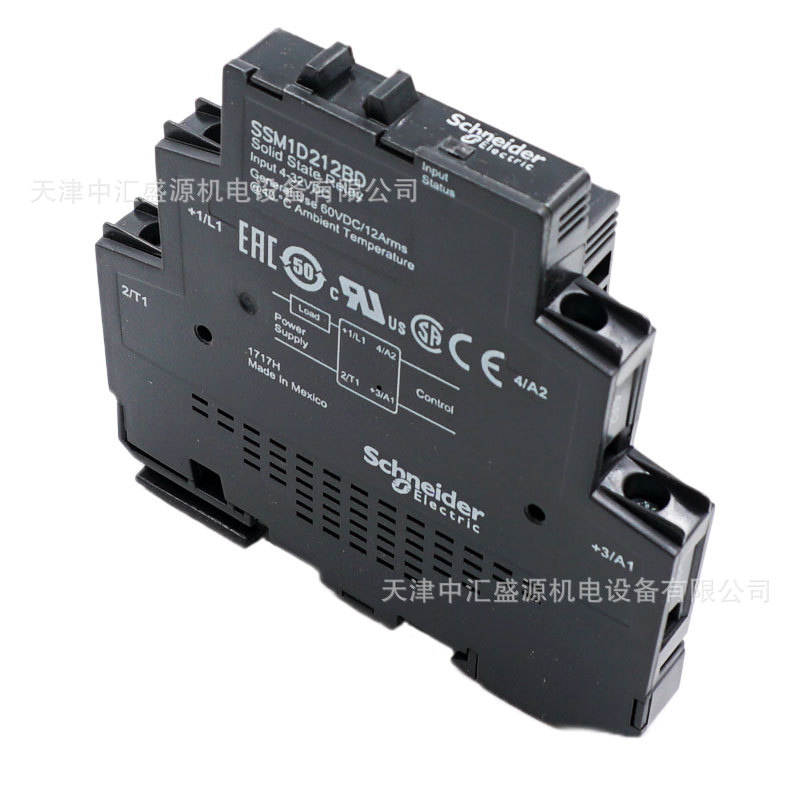

施耐德SSM1D212BD继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Solid State Relays |
| 产品类型 | Solid state relay up to 20 A |
| 产品短名 | SSM |
| 通道数量 | 1 |
| Number of phases | 1 相 |
| output switching mode | 直流切换 |
| 安装方式 | 对称 DIN 轨 |
| 额定电流 [In] | 12 A |
| 输出电压 | 1...60 V 直流 |
| 控制回路电压 | 4...32 V DC |
| 紧固扭矩 | 0.5...0.8 N.m 适用 输入 0.5...0.8 N.m 适用 输出 |
| 接线能力 | 螺钉端子: 1 x 0.3...1 x 1.5 mm², (AWG 22...AWG 16) 适用 输入 螺钉端子: 1 x 0.3...1 x 2.5 mm², (AWG 22...AWG 14) 适用 输出 |
| maximum capacitance | 10 pF 适用 输入/输出 (通道) |
| 绝缘电阻 | 1000 MΩ 在…上 500 V DC |
| 本地信号指示 | LED指示灯 (绿色) for 输入状态 ( 1 到 32): |
| *小开关电压 | 4 V DC 开 |
| *大开关电压 | 1 V DC 关 |
| input current | 9…11 mA |
| 固态输出型 | 直流切换 Mosfet 输出 |
| 负载电流 | 0.0025…12 A |
| transient overvoltage | 60 V |
| 浪涌电流 | 100 A 适用 10 ms |
| Maximum voltage drop | |
| 电阻 | 0.045 Ω 开启状态 |
| Maximum leakage current | 0.1 mA 关闭状态 |
| 响应时间 | 0.6 ms (开) 0.3 ms (关) |
| 过电压类别 | III |
| 宽度 | 18 mm |
| 高度 | 90.3 mm |
| 深度 | 83.7 mm |
| 净重 | 0.09 kg |
