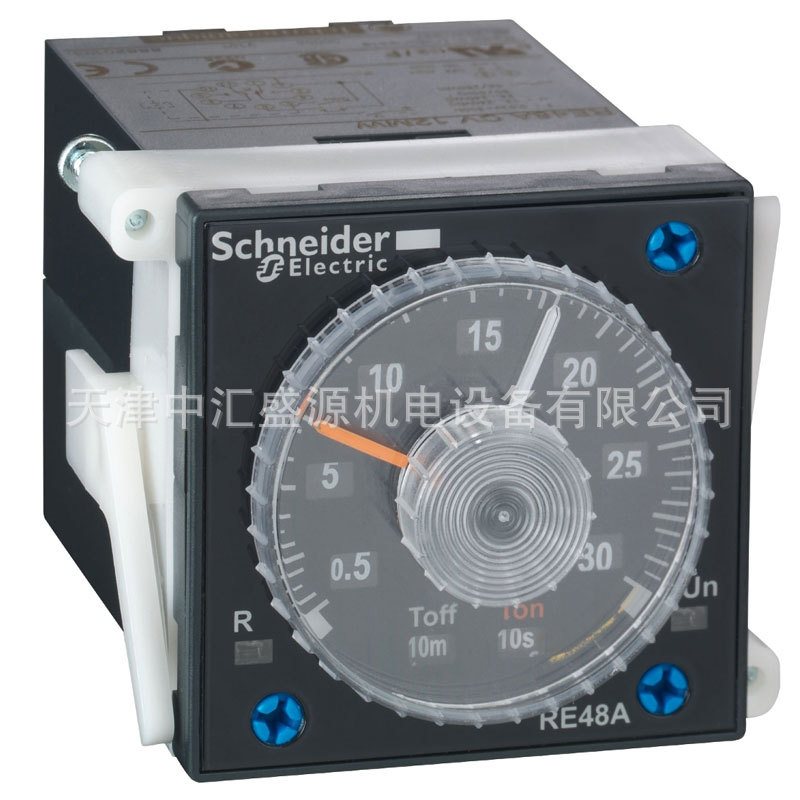

施耐德RE48AMH13MW继电器介绍：继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。
继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。作为控制元件，概括起来，继电器有如下几种作用：（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 （2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 （3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
| 产品系列 | Harmony Timer Relays |
| 产品类型 | Panel-mounted/plug-in timer relay |
| 电气连接 | 插入式接线基座 8 针 |
| 宽度 | 48 mm |
| 固态输出类型 | 继电器 |
| 触点类型和构成 | 1 C/O + 1 C/O 定时或瞬时触点, AgNi (无镉) |
| 组件名称 | RE48 |
| 延时类型 | Delay on energization Pulse-on energization |
| 延时范围 | 2...120 h 5...300 min 0.2...12 min 2...120 s 0.2...12 h 0.02...1.2 s 0.5...30 h 0.2...12 s 5...300 h 0.5...30 s 0.05...3 s 5...300 s 2...120 min 0.5...30 min |
| 额定电源电压 [Us] | 24...240 V AC/DC 50/60 Hz |
| 电压范围 | 19...30 V 交流 0.9...1.2 Us 直流 |
| 额定电流 [In] | 5 A |
| 产品前板尺寸 | 48 x 48 mm |
| 控制类型 | 选择开关 面盖 |
| 覆盖材料 | 阻燃性 |
| 重复精度 | *大设置值的+/- 0.2 % 符合 IEC 61812-1 |
| 温度漂移 | +/- 0.02 %/°C *大设置值 符合 IEC 61812-1 |
| 电压偏差 | +/- 0.2 %/V *大设置值 在…上 48...240 V +/- 1 %/V *大设置值 在…上 24...48 V |
| 延时准确性设置 | +/- 5 % 满量程 在…上 25 °C 符合 IEC 61812-1 |
| *小脉冲持续时间 | 20 ms |
| 复位时间 | 25 ms 放电 |
| 加速时间 | 55 ms |
| 负荷因数 | 100 % |
| 功耗 VA | 1.1 VA 在…上 24 V 4.8 VA 在…上 240 V |
| 功耗 [W] | 0.5 W 在…上 24 V 1.7 W 在…上 240 V |
| 分断能力 | 1250 VA |
| *小开关电流 | 100 mA |
| *大开关电流 | 5 A |
| *大开关电压 | 250 V 交流/直流 |
| 电气寿命 | 100000 次 |
| 机械寿命 | 30000000 次 |
| 输出电压 | 240 V 在…上 5 A AC-12 30 V 在…上 2 A DC-13 240 V 在…上 1.5 A AC-15 |
| 标识 | CE |
| 浪涌耐受 | 1 kV 差模 符合 IEC 61000-4-5 级别 3 2 kV 共模 符合 IEC 61000-4-5 级别 3 |
| 安装方式 | 底座安装：槽 安装的面板：系统随产品提供 |
| 本地信号指示 | 1 个LED (黄色) for 输出继电器状态: LED指示器 (绿色) for 闪光: 继电器通电定时正在进行中: LED指示器 (绿色) for 恒定: 继电器加电, 不进行定时: |
| 功能可用 | A1- Delay on energization-2 OC A2- Delay on energization-2 OC H1-Pulse-on energization-2 OC H2-Pulse-on energization-2 OC |
| 控制类型 | 无测试按钮 |
| 净重 | 0.14 kg |
| 针脚类型 | 圆柱形 |
| 单元数 | 4 |
