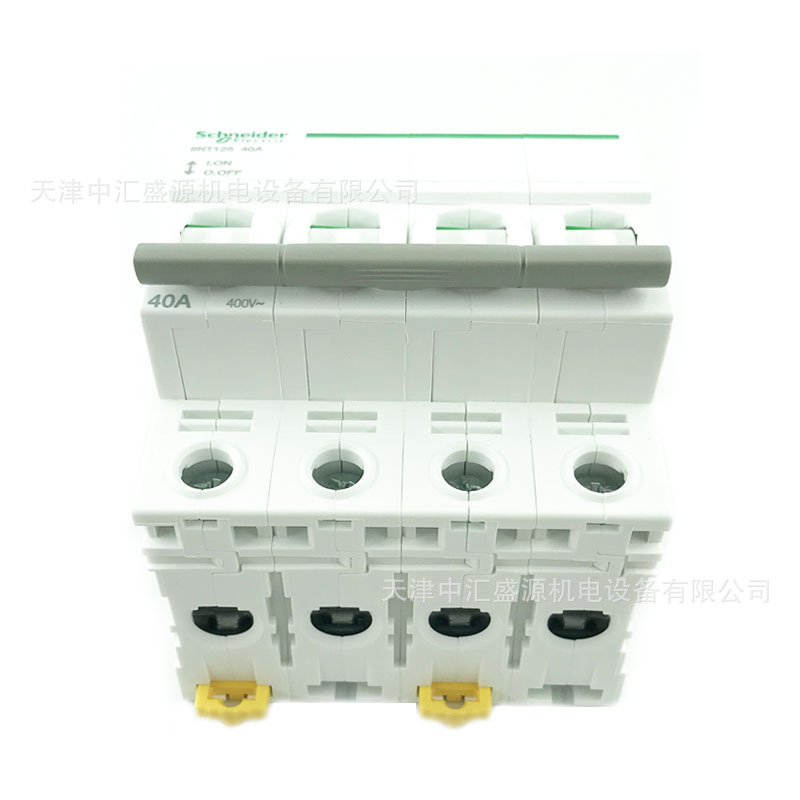

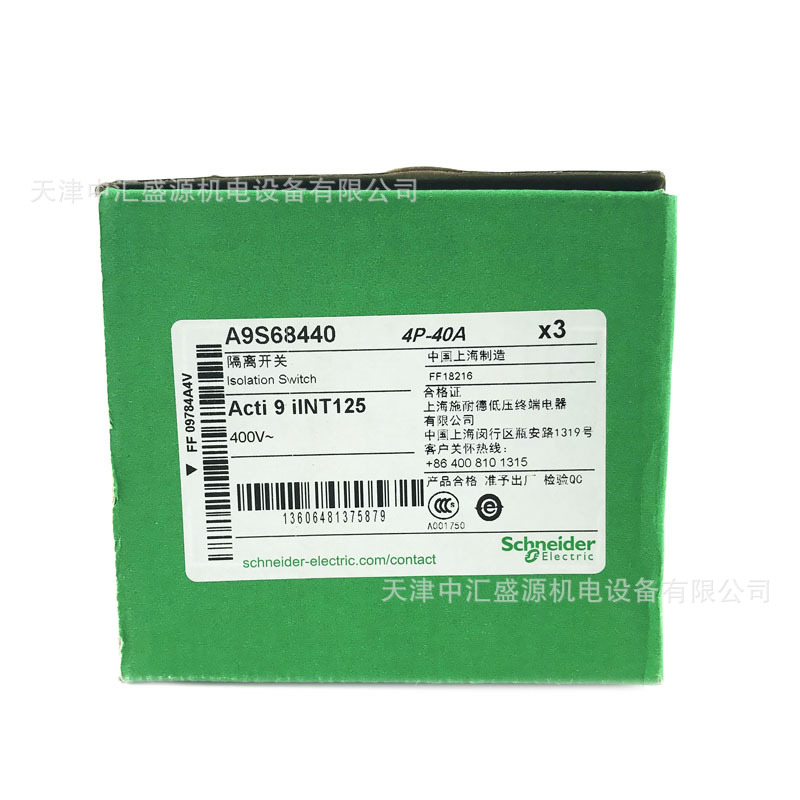

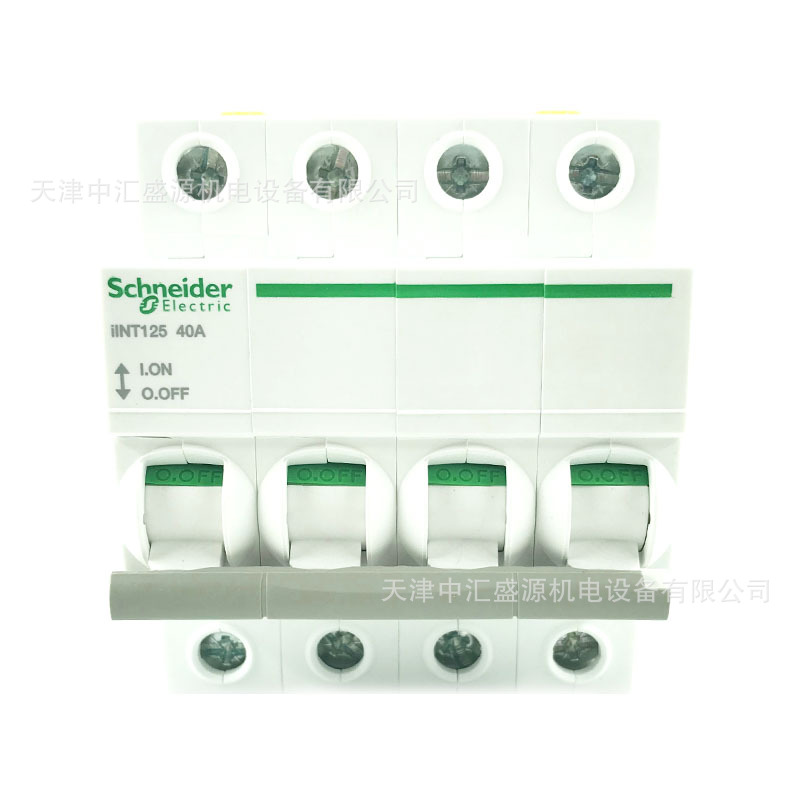

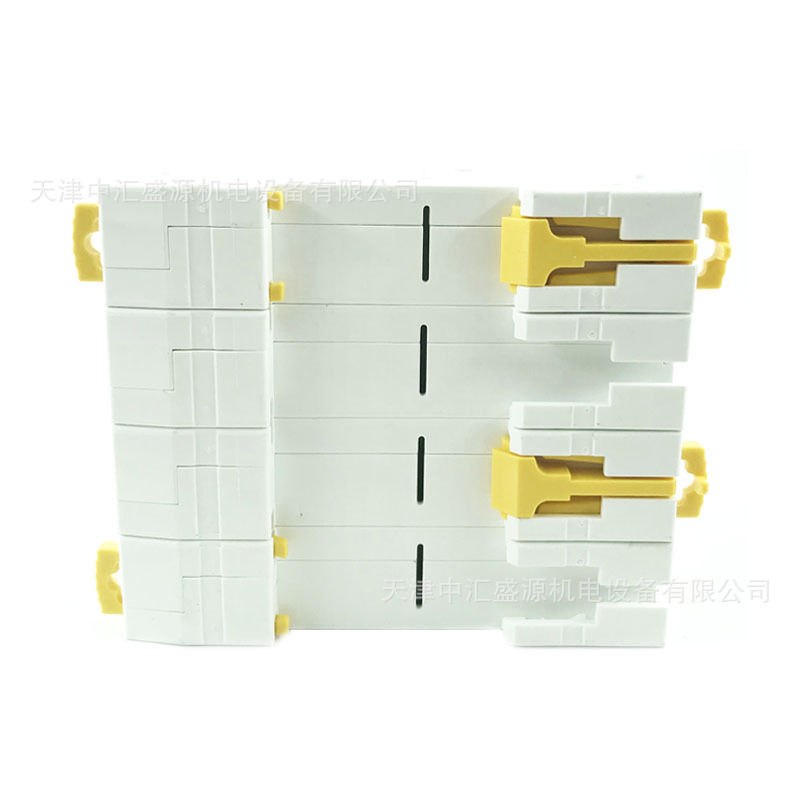

施耐德IINT125 4P 40A隔离开关介绍:隔离开关(Isolating switch)是一种主要用于"隔离电源、倒闸操作、用以连通和切断小电流电路",无灭弧功能的开关器件。
隔离开关在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。一般用作高压隔离开关,即额定电压在1kV以上的隔离开关,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计和建立运行的影响均较大。
隔离开关的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。
主要信息 |
| |
产品类型 | 负荷开关 |
|
产品短名 | iSW |
|
开关应用 | 控制 |
|
极数 | 4P |
|
使用类别 | AC-22A |
|
隔离功能 | 适用 |
|
补充信息 | ||
额定工作电流 [Ie] | 40 A 在…上 400 V AC 50/60 Hz | |
额定工作电压 [Ue] | 415 V AC 50/60 Hz | |
闭合容量 [Icm] | 4.2 kA 单独隔离开关 | |
额定短时耐受电流 [Icw] | 1260 A 在 1 s 符合 IEC 60947-3 | |
额定绝缘电压 [Ui] | 500 V AC 50/60 Hz | |
额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 60947-3 | |
控制类型 | 手柄 | |
本地信号指示 | 开/关指示 | |
触点位置指示 | 有 | |
安装类型 | 固定式 | |
安装方式 | DIN 导轨安装 | |
与母线兼容性 | 兼容 上接线或下接线: | |
宽度 (9mm的倍数) | 8 | |
高度 | 94 mm | |
宽度 | 72 mm | |
深度 | 78.5 mm | |
机械寿命 | 20000 次 | |
电气寿命 | 15000 次 | |
接线能力 | 隧道式端子 上接线或下接线 1…35 mm² 单股硬线 不带篐线端子 适用 1 电缆 | |
剥线长度 | 14 mm | |
紧固力矩 | 3.5 N.m |
施耐德电气有限公司(Schneider Electric SA)是总部位于法国的全球化电气企业,全球能效管理和自动化领域的企业。集团2016财年销售额为250亿欧元,在全球100多个国家拥有超过16万名员工。 1836年由施耐德兄弟建立。它的总部位于法国吕埃。
施耐德电气致力于推动数字化转型,服务于家居、楼宇、数据、基础设施和工业市场。通过集成工艺和能源管理技术,从终端到云的互联互通产品、控制、软件和服务,贯穿业务全生命周期,实现整合的企业级管理。
施耐德电气是一家拥有本土化优势的全球企业,致力于推动开放的技术及合作伙伴生态圈,积极践行有意义、包容和赋能的共同价值观。
