产品说明
施耐德C40N3TM400塑壳断路器 介绍：塑壳断路器也被称为装置式断路器，所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修。其多采用手动操作，大容量可选择电动分合。由于电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种，B类具有良好的三段保护特性，但由于价格因素，采用热磁式脱扣器的A类产品的市场占有率更高。
塑壳断路器是将触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内，一般不考虑维修，适用于作支路的保护开关，过电流脱扣器有热磁式和电子式两种，一般热磁式塑壳断路器为非选择性断路器，仅有过载长延时及短路瞬时两种保护方式，电子式塑壳断路器有过载长延时、短路短延时、短路瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。大多数塑壳断路器为手动操作，也有部分带电动机操作机构。

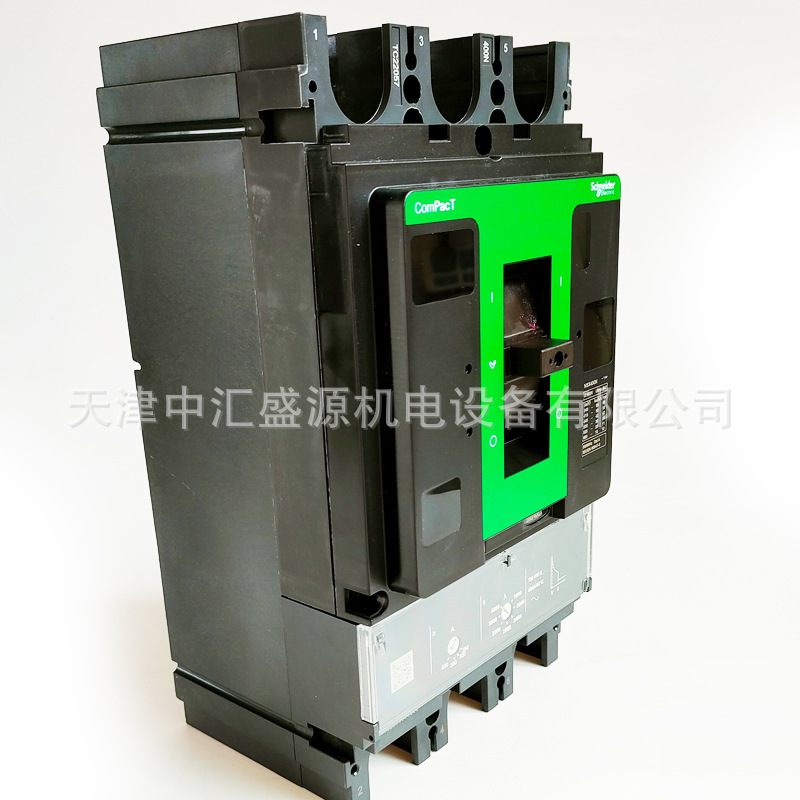

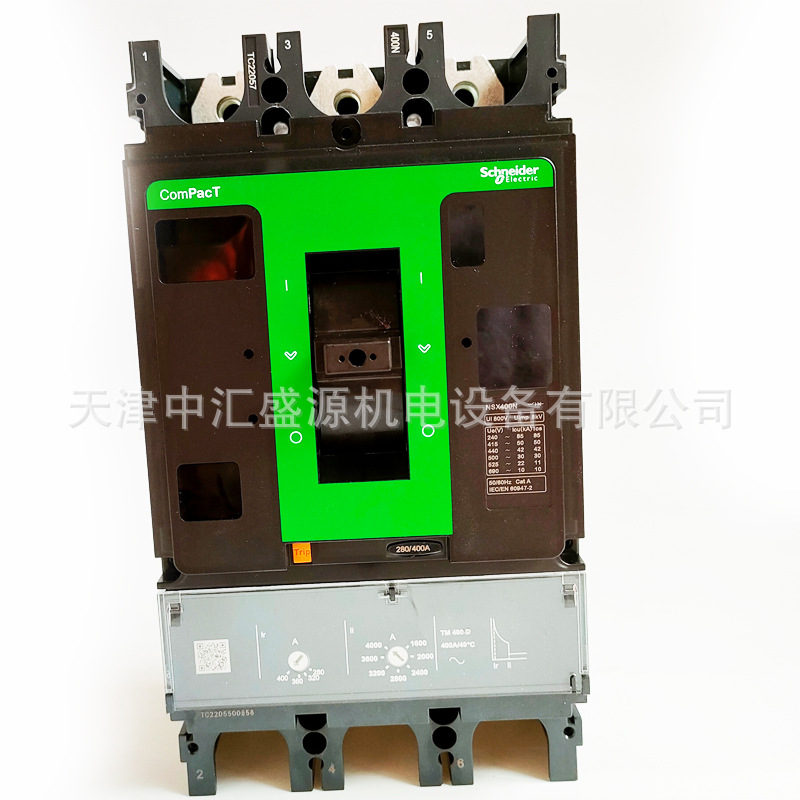

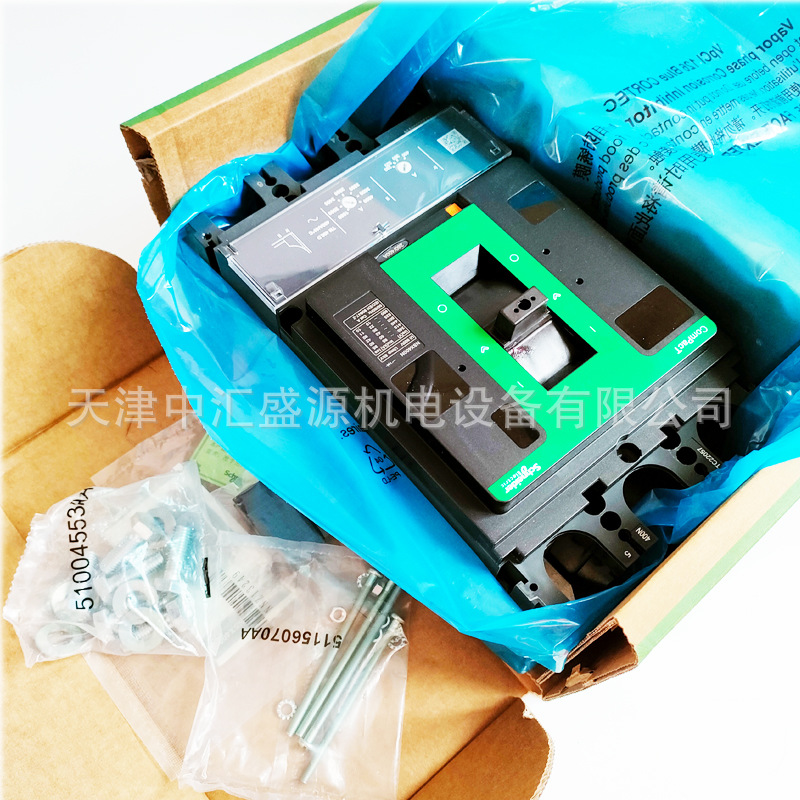

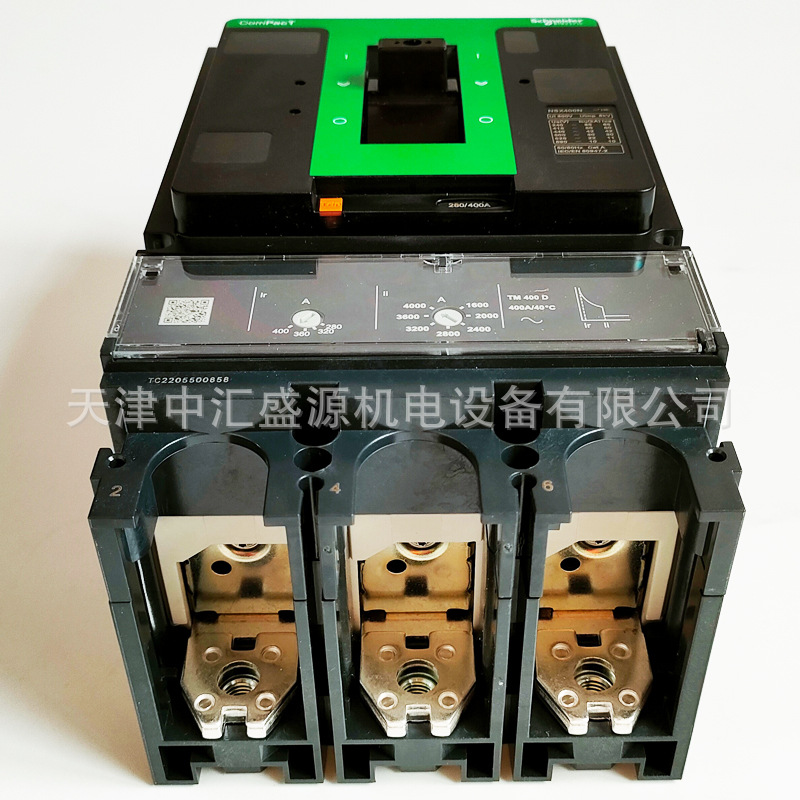

产品图片
产品参数
| 产品系列 | ComPacT new generation |
| 产品短名 | NSX400N |
| 产品名称 | ComPacT NSX new generation |
| 产品应用 | 配电保护 |
| 极数 | 3P |
| 产品类型 | 断路器 |
| 电网类型 | AC |
| 电网频率 | 50/60 Hz |
| 保护极说明 | 3D |
| 额定电流 [In] | 400 A 在…上 40 °C |
| 额定绝缘电压 [Ui] | 800 V |
| 额定冲击耐受电压 [Uimp] | 8 kV |
| 额定工作电压 [Ue] | 690 V AC 50/60 Hz |
| 断路器型号 | N |
| 分断能力 | 85 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 TM-D 50 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 TM-D 42 kA Icu 在…上 440 V AC 50/60 Hz 符合 TM-D 30 kA Icu 在…上 500 V AC 50/60 Hz 符合 TM-D 22 kA Icu 在…上 525 V AC 50/60 Hz 符合 TM-D 10 kA Icu 在…上 660/690 V AC 50/60 Hz 符合 TM-D |
| 使用分断能力 [Ics] | 85 kA 在…上 220/240 V AC 50/60 Hz 符合 TM-D 50 kA 在…上 380/415 V AC 50/60 Hz 符合 TM-D 42 kA 在…上 440 V AC 50/60 Hz 符合 TM-D 30 kA 在…上 500 V AC 50/60 Hz 符合 TM-D 11 kA 在…上 525 V AC 50/60 Hz 符合 TM-D 10 kA 在…上 660/690 V AC 50/60 Hz 符合 TM-D |
| 使用类别 | AC类 |
| 脱扣器名称 | TM-D |
| 脱扣器类型 | 热磁式 |
| 脱扣器额定值 | 400 A 在…上 40 °C |
| 保护类型 | 过载保护(长延时) 短路瞬时保护 |
| 污染等级 | 3 符合 IEC 60664-1 |
| 隔离功能 | 适用 |
| 控制类型 | 手柄 |
| 安装类型 | 固定式 |
| 安装方式 | 底板安装 DIN 导轨安装 |
| 连接方式-上端 | Screwed |
| 连接方式-下端 | Screwed |
| 机械寿命 | 15000 次 |
| 电气寿命 | 12000 次 440 V AC 50/60 Hz In/2 符合 TM-D 6000 次 440 V AC 50/60 Hz In 符合 TM-D 6000 次 690 V AC 50/60 Hz In/2 符合 TM-D 3000 次 690 V AC 50/60 Hz In 符合 TM-D |
| 相间距 | 45 mm |
| 接线能力 | 4 螺钉类型终端 wire size 240 mm², 电缆 用于EverLink接线的铜或铝 |
| 本地信号指示 | 合闸位置指示 |
| 触点位置指示 | 有 |
| 长延时电流整定类型 | 可调 |
| 长延时电流整定值 [Ir] | 0.7...1 x In |
| 长延时时间整定类型 | 固定式 |
| [tr] 长延时时间整定范围 | 120…400 s 在…上 1.5 x In 15 s 在…上 6 x Ir |
| 瞬时保护电流整定类型 | 可调 |
| 瞬时保护整定值 [Ii] | 4...10 x In |
| 过电压类别 | Class II |
| 高度 | 255 mm |
| 宽度 | 140 mm |
| 深度 | 110 mm |
| 净重 | 6.05 kg |
