产品说明
施耐德BCH2LF0733CA5C伺服电机 介绍：伺服电机（servo motor ）是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。
伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降。

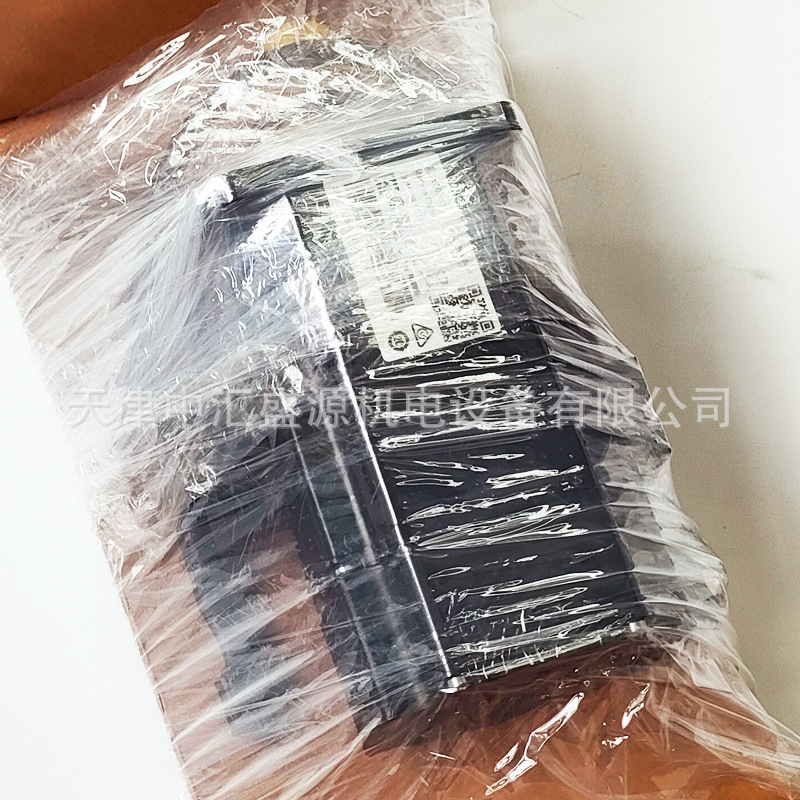

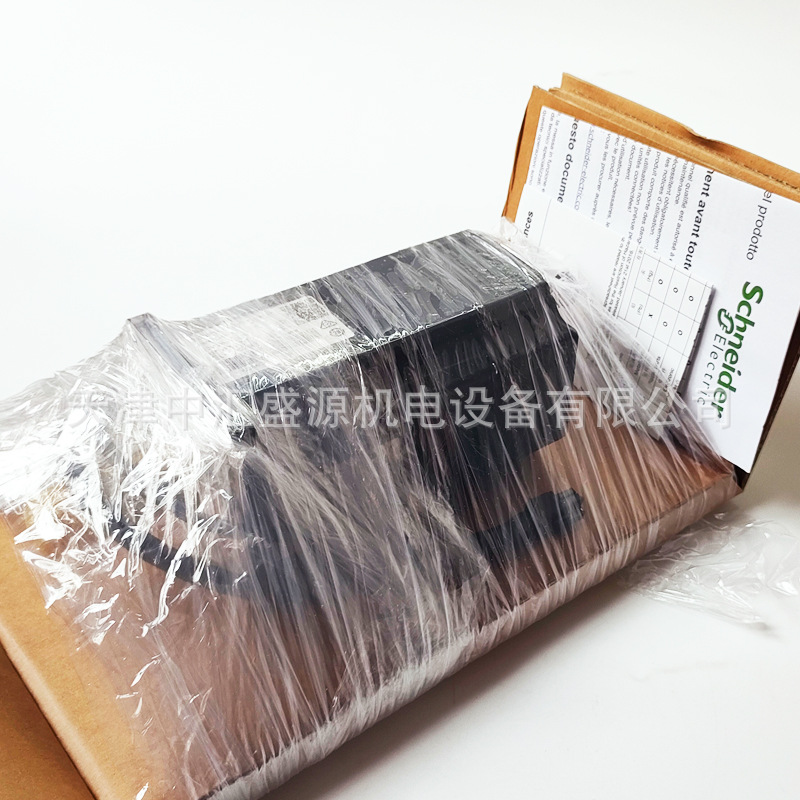

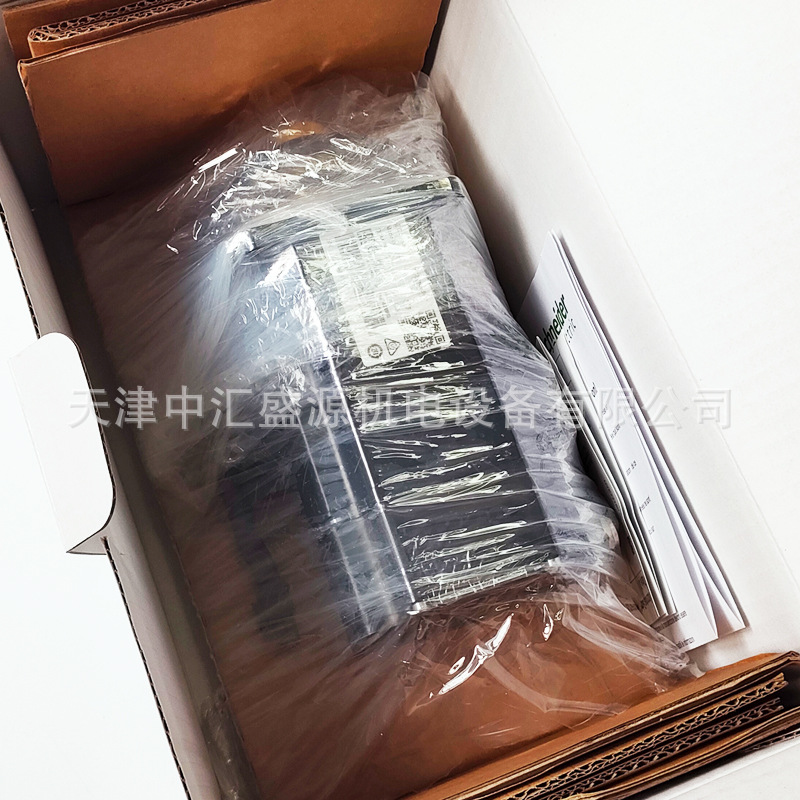

产品图片
产品参数
| 适用范围 | Lexium 28 |
| 产品短名 | BCH2 |
| 产品类型 | 伺服电机 |
| *大机械速度 | 5000 rpm |
| 额定电源电压 [Us] | 220 V 110 V |
| 电网相数 | 单相 三相 |
| 连续失速电流 | 4.01 A |
| 连续失速扭矩 | 2.39 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 单相 2.39 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 三相 2.39 N.m 适用 LXM28... 在…上 4.5 A, 220 V, 单相 2.39 N.m 适用 LXM28... 在…上 4.5 A, 220 V, 三相 2.39 N.m 适用 LXM28... 在…上 9 A, 110 V, 单相 |
| 持续功率 | 750 W |
| *大失速转矩 | 7.16 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 单相 7.16 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 三相 7.16 N.m 适用 LXM28... 在…上 4.5 A, 220 V, 单相 7.16 N.m 适用 LXM28... 在…上 4.5 A, 220 V, 三相 7.16 N.m 适用 LXM28... 在…上 9 A, 110 V, 单相 |
| 标称输出功率 | 750 W 适用 LXM26D 在…上 4.5 A, 220 V, 单相 750 W 适用 LXM26D 在…上 4.5 A, 220 V, 三相 750 W 适用 LXM28... 在…上 4.5 A, 220 V, 单相 750 W 适用 LXM28... 在…上 4.5 A, 220 V, 三相 750 W 适用 LXM28... 在…上 9 A, 110 V, 单相 |
| 额定力矩 | 2.39 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 单相 2.39 N.m 适用 LXM26D 在…上 4.5 A, 220 V, 三相 2.39 N.m 适用 LXM28... 在…上 4.5 A, 220 V, 单相 2.39 N.m 适用 LXM28... 在…上 4.5 A, 220 V, 三相 2.39 N.m 适用 LXM28... 在…上 9 A, 110 V, 单相 |
| 标称速度 | 3000 rpm 适用 LXM26D 在…上 4.5 A, 220 V, 单相 3000 rpm 适用 LXM26D 在…上 4.5 A, 220 V, 三相 3000 rpm 适用 LXM28... 在…上 4.5 A, 220 V, 单相 3000 rpm 适用 LXM28... 在…上 4.5 A, 220 V, 三相 3000 rpm 适用 LXM28... 在…上 9 A, 110 V, 单相 |
| *大电流 Irms | 13.23 A 适用 LXM28... 在…上 0.75 kW, 220 V 13.23 A 适用 LXM28... 在…上 0.75 kW, 110 V |
| *大恒定电流 | 4.29 A |
| 适用范围 | LXM26D 伺服驱动器 电机 在…上 0.75 kW, 220 V, 单相 LXM26D 伺服驱动器 电机 在…上 0.75 kW, 220 V, 三相 LXM28... 伺服驱动器 电机 在…上 0.75 kW, 220 V, 单相 LXM28... 伺服驱动器 电机 在…上 0.75 kW, 220 V, 三相 LXM28... 伺服驱动器 电机 在…上 0.75 kW, 110 V, 单相 |
| 轴端 | 键轴 |
| 轴直径 | 19 mm |
| 轴长度 | 35 mm |
| 键宽 | 6 mm |
| 反馈类型 | 20位单圈绝对值编码器 |
| 制动报闸 | 无 |
| 安装方式 | 亚洲标准法兰 |
| 电机法兰尺寸 | 80 mm |
| 电气连接 | 飞线头 |
| 转矩常数 | 0.6 N.m/A 在…上 20 °C |
| 反电动势常数 | 36 V/krpm 在…上 20 °C |
| 转子惯量 | 1.19 kg.cm² |
| 定子电阻 | 1.5 Ω 在…上 20 °C |
| 定子电感 | 6.1 mH 在…上 20 °C |
| 定子电气时间常数 | 4.07 ms 在…上 20 °C |
| *大径向力 Fr | 332 N 在…上 3000 rpm |
| *大轴向力 Fa | 115 N |
| 刹车起动功率 | 10.2 W |
| 冷却方式 | 自然通风 |
| 长度 | 138 mm |
| 电机栈数 | 2 |
| 定心环直径 | 70 mm |
| 定心环深度 | 4 mm |
| 安装孔数 | 4 |
| 安装孔直径 | 6.6 mm |
| 安装孔径 | 90 mm |
| 轴肩与法兰盘间距 | 4 mm |
| 净重 | 2.8 kg |
