产品说明
施耐德ATV930D45N4Z变频器 介绍：变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

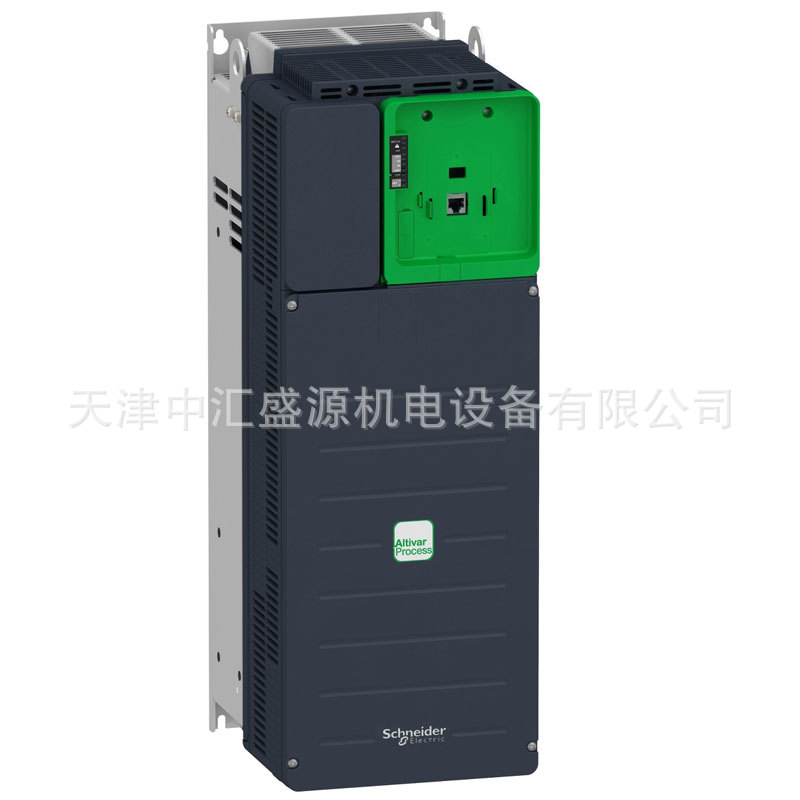

产品图片
产品参数
| 产品系列 | ATV御程系列 ATV900 |
| 产品应用 | 工业用途 |
| 产品类型 | 变频器 |
| 产品应用场景 | 同步电机 异步电机 |
| 应用领域 | Process for industrial |
| 变量 | 标准版本 制动单元 |
| 网络相数 | 3 相 |
| 安装类型 | 柜装 |
| 通讯端口协议 | Etdernet/IP Modbus 串行 以太网Modbus |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| 电动机功率 (kW) | 45.0 kW 适用 标准负载 37.0 kW 适用 重载 |
| 连续输出电流 | 88 A 在…上 4 kHz 适用 标准负载 74.5 A 在…上 4 kHz 适用 重载 |
| EMC 滤波器 | 集成的 带EMC安装板选件 |
| IP防护等级 | IP21 |
| option module | 卡槽A: 通讯模块 适用 Profibus DP V1 卡槽A: 通讯模块 适用 Profinet 卡槽A: 通讯模块 适用 DeviceNet 卡槽A: 通讯模块 适用 EtderCAT 卡槽A: 通讯模块 适用 CANopen 菊花链 RJ45 卡槽A: 通讯模块 适用 CANopen SUB-D 9 卡槽A: 通讯模块 适用 CANopen 螺钉端子排 A节点/B节点/C节点: 数字和输入I/O扩展模块 A节点/B节点/C节点: 继电器输出扩展模块 B节点: 5/12 V 数字编码器接口模块 B节点: 模拟编码器接口模块 B节点: 解析器编码器接口模块 通讯模块 适用 以太网Powerlink |
| 离散量输入逻辑 | 16个预置速度 |
| 异步电机控制配置文件 | 标准恒转矩 优化转矩模式 标准变转矩 |
| 同步电机控制配置模式 | 永磁同步电机 同步磁阻电机 |
| Maximum output frequency | 599 Hz |
| 开关频率 | 2...16 kHz 可调 4...16 kHz 有 |
| 额定开关频率 | 4 kHz |
| 线路电流 | 79.8 A 在…上 380 V (标准负载) 67.1 A 在…上 380 V (重载) 69.1 A 在…上 480 V (标准负载) 59.0 A 在…上 480 V (重载) |
| 视在功率 | 57.4 kVA 在…上 480 V (标准负载) 49.1 kVA 在…上 480 V (重载) |
| *大瞬变电流 | 105.6 A 在 60 s (标准负载) 111.8 A 在 60 s (重载) |
| 电网频率 | 50...60 Hz |
| 预期线路Isc | 50 kA |
| 离散量输入数量 | 10 |
| 数字量输入类型 | DI1...DI8 可编程, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm DI7, DI8 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V) STOA, STOB 安全扭矩中断, 24 V 直流 (<= 30 V), 阻抗: > 2.2 kOhm |
| 离散量输出数量 | 2 |
| 输出型式 | 逻辑输出 DQ+ 0…1 kHz <= 30 V 直流 100 mA 可编程为脉冲输出 DQ+ 0…30 kHz <= 30 V 直流 20 mA 逻辑输出 DQ- 0…1 kHz <= 30 V 直流 100 mA |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 | AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits AI1, AI2, AI3 软件-可配置电流: 0...20 mA/4...20 mA, 阻抗: 250 Ω, 分辨率 12 bits |
| 模拟量输出数量 | 2 |
| 模拟量输出 型号 | 软件-可配置电压 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits 软件-可配置电流 AQ1, AQ2: 0...20 mA 阻抗 500 Ω, 分辨率 10 bits |
| 继电器输出数量 | 3 |
| 继电器输出类型 | 可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次 可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 1000000 次 可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 1000000 次 |
| *大开关电流 | 继电器输出 R1 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC 继电器输出 R1 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 继电器输出 R1 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R1 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 继电器输出 R2, R3 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC 继电器输出 R2, R3 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流 继电器输出 R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| *小开关电流 [Imin] | 继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| 物理接口 | 以太网 2线制RS485 |
| 连接器类型 | 2 RJ45 1 RJ45 |
| 访问方法 | 从（站） 以太网Modbus |
| 传输速率 | 10, 100 Mbits 4.8 kbps 9600 bit/s 19200 bit/s |
| 传输帧 | RTU |
| 地址数 | 1…247 |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 极化方式 | 无阻抗 |
| 4 quadrant operation possible | True |
| 加速和减速倾斜 | 线性可单调 从0.01...9999S |
| 电机滑差补偿 | 自动 无论负载情况 可调 不适用永磁同步电机规律 可以抑制 |
| 制动至停止 | 采用直流注入 |
| Brake chopper integrated | True |
| *大输入电流 | 79.8 A |
| Maximum output voltage | 480.0 V |
| Relative symmetric network frequency tolerance | 5 % |
| Base load current at high overload | 74.5 A |
| Base load current at low overload | 88.0 A |
| 功耗W | 自然通风: 121 W 在…上 380 V,开关频率 4 kHz 强制通风: 943 W 在…上 380 V,开关频率 4 kHz |
| Witd safety function Safely Limited Speed (SLS) | True |
| Witd safety function Safe brake management (SBC/SBT) | True |
| Witd safety function Safe Operating Stop (SOS) | False |
| Witd safety function Safe Position (SP) | False |
| Witd safety function Safe programmable logic | False |
| Witd safety function Safe Speed Monitor (SSM) | False |
| Witd safety function Safe Stop 1 (SS1) | True |
| Witd sft fct Safe Stop 2 (SS2) | False |
| Witd safety function Safe torque off (STO) | True |
| Witd safety function Safely Limited Position (SLP) | False |
| Witd safety function Safe Direction (SDI) | False |
| 保护类型 | 热保护: 马达 安全转矩关断: 马达 电机断相: 马达 热保护: 驱动 安全转矩关断: 驱动 过热: 驱动 输出相线和接地之间的过流: 驱动 输出电压过载: 驱动 短路保护: 驱动 电机断相: 驱动 直流总线过压: 驱动 线路电源过压: 驱动 总线供电欠压: 驱动 总线供电失相: 驱动 超速: 驱动 控制电路上制动: 驱动 |
| 每套数量 | 1 |
| 宽度 | 210 mm |
| 高度 | 597 mm |
| 深度 | 262 mm |
| 净重 | 26.5 kg |
| 电气连接 | 控制: 螺钉终端 0.5...1.5 mm² AWG 20...AWG 16 线路侧: 螺钉终端 35...50 mm² AWG 2...AWG 1 马达: 螺钉终端 50 mm² AWG 1 直流母线: 螺钉终端 35...50 mm² AWG 3...AWG 1 |
| 传输率 | 10/100 Mbit/s 适用 以太网的IP / Modbus TCP 4.8, 9.6, 19.2, 38.4 kbit/s 适用 Modbus 串行 |
| 交换模式 | 半双工, 全双工, 自动协商 以太网的IP / Modbus TCP |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 适用 Modbus 串行 |
| 极化方式 | 无阻抗 适用 Modbus 串行 |
| 地址数 | 1…247 适用 Modbus 串行 |
| 电源 | 用于逻辑输入的外部电源: 24 V 直流 (19…30 V), <1.25 mA, 保护类型: 过载和短路保护 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护 用于逻辑输入的内部电源和STO功能: 24 V 直流 (21…27 V), <200 mA, 保护类型: 过载和短路保护 |
| 本地信号指示 | 本地诊断: 3 LED指示灯 (单声道/双色) 集成通讯状态: 5 LED指示灯 (双色) 通讯模块状态: 2 LED指示灯 (双色) 电压状态: 1 LED指示灯 (红色) |
| 输入兼容 | DI1...DI8: 离散量输入 1 级 PLC 符合 IEC 61131-2 DI7, DI8: 脉冲输入 1 级 PLC 符合 IEC 65A-68 STOA, STOB: 离散量输入 1 级 PLC 符合 IEC 61131-2 |
| 离散量输入逻辑 | 正逻辑(源) (DI1...DI8), < 5 V (状态 0), > 11 V (状态 1) 负逻辑 (漏) (DI1...DI8), > 16 V (状态 0), < 10 V (状态 1) 正逻辑(源) (DI7, DI8), < 0.6 V (状态 0), > 2.5 V (状态 1) 正逻辑(源) (STOA, STOB), < 5 V (状态 0), > 11 V (状态 1) |
| 采样期间 | 2 ms +/- 0.5 ms (DI1...DI8) - 离散量输入 5 ms +/- 1 ms (DI7, DI8) - 脉冲输入 1 ms +/- 1 ms (AI1, AI2, AI3) - 模拟量输入 5 ms +/- 1 ms (AQ1, AQ2) - 模拟量输出 |
| 精度 | +/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动 模拟量输入 +/- 1 % AQ1, AQ2 用于60 °C的温度变动 模拟量输出 |
| 线性度误差 | AI1, AI2, AI3: *大值 +/- 0.15 % 适用 模拟量输入 AQ1, AQ2: +/- 0.2 % 适用 模拟量输出 |
| 更新时间 | 继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| 隔离 | 电源与控制端子之间 |
