产品说明
施耐德ATV630C11N4变频器 介绍：变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

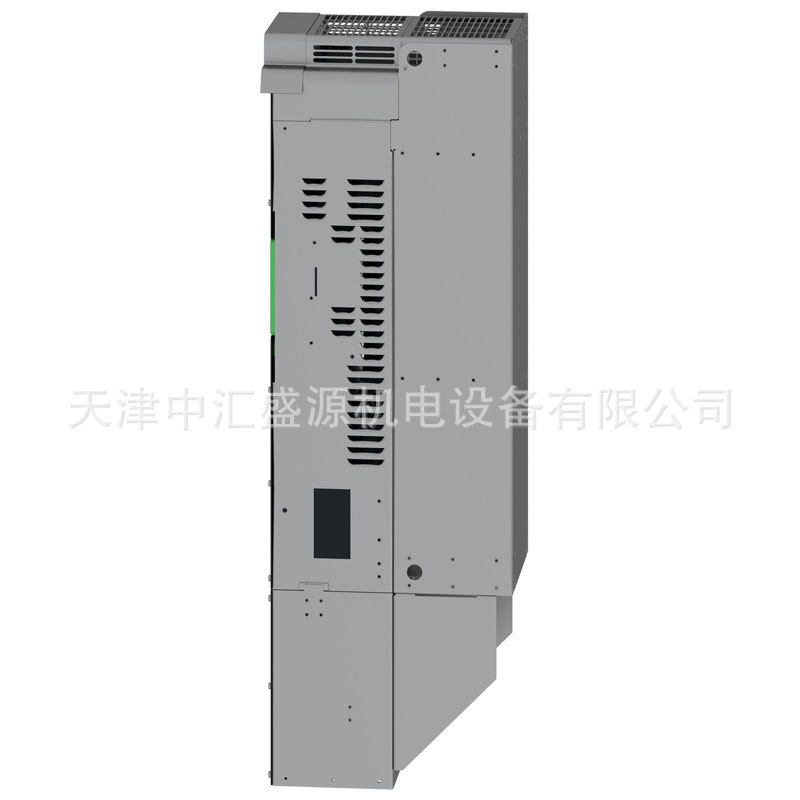

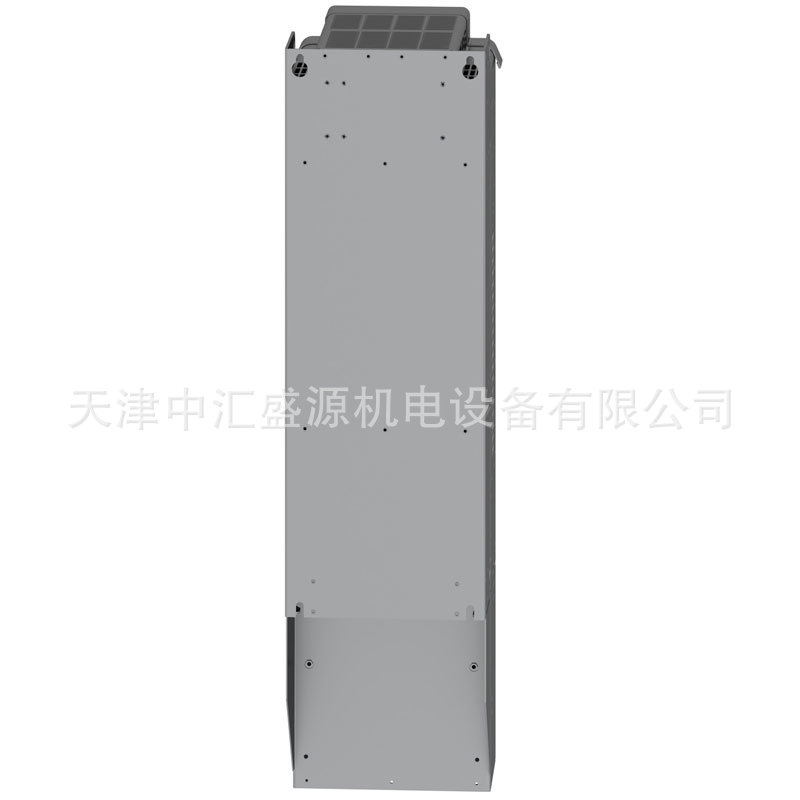

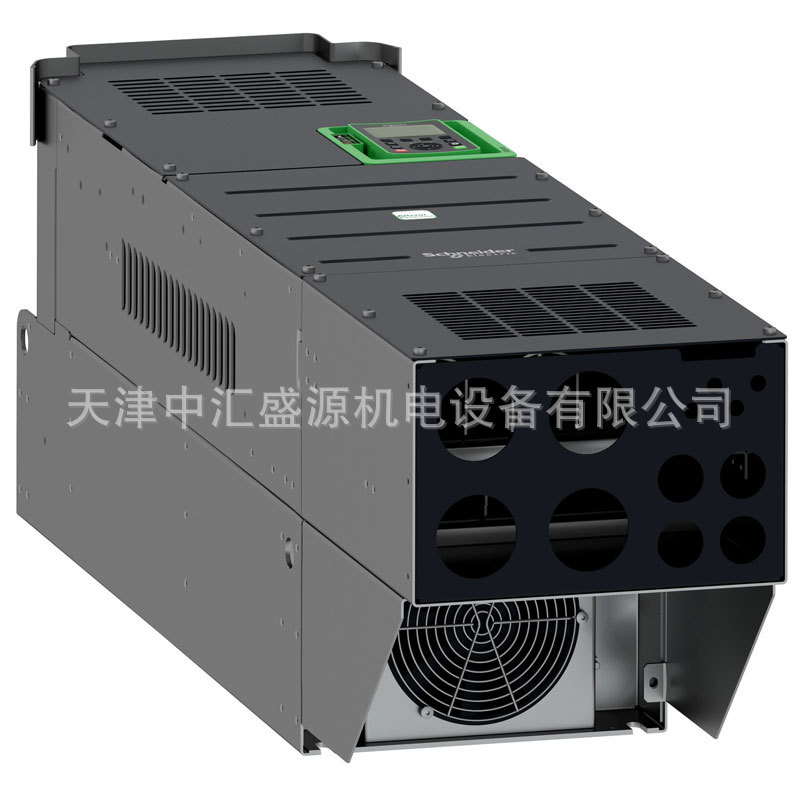

产品图片
产品参数
| 产品系列 | ATV御程系列 ATV600 |
| 产品类型 | 变频器 |
| 应用领域 | 过程应用 |
| 产品短名 | ATV630 |
| 变量 | 标准版本 |
| 产品应用场景 | 异步电机 同步电机 |
| EMC 滤波器 | 集成的 和 150 m *长电机电缆 符合 IEC 61800-3 C3类 |
| IP 保护等级 | IP00 符合 IEC 61800-5-1 IP00 符合 IEC 60529 IP21 (套件VW3A9704) 符合 IEC 61800-5-1 IP21 (套件VW3A9704) 符合 IEC 60529 |
| 额定电源电压 [Us] | 380...480 V |
| 冷却方式 | 强制通风 |
| 供电频率 | 50...60 Hz - 5...5 % |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| 电动机功率 (kW) | 110 kW (标准负载) 90 kW (重载) |
| 电机功率 | 150 hp 标准负载 125 hp 重载 |
| 线路电流 | 201 A 在…上 380 V (标准负载) 165 A 在…上 480 V (标准负载) 170 A 在…上 380 V (重载) 143 A 在…上 480 V (重载) |
| 预期线路Isc | 50 kA |
| 视在功率 | 121.8 kVA 在…上 480 V (标准负载) 102.6 kVA 在…上 480 V (重载) |
| 连续输出电流 | 211 A 在…上 2.5 kHz 适用 标准负载 173 A 在…上 2.5 kHz 适用 重载 |
| 异步电机控制配置文件 | 标准恒转矩 优化转矩模式 标准变转矩 |
| 同步电机控制配置模式 | 永磁同步电机 同步磁阻电机 |
| 变频器输出频率 | 0.1…500 Hz |
| 额定开关频率 | 2.5 kHz |
| 开关频率 | 2.5...8 kHz 有 2...8 kHz 可调 |
| 安全功能 | STO(安全扭矩中断) SIL 3 |
| 离散量输入逻辑 | 16个预置速度 |
| 通讯端口协议 | 以太网Modbus 以太网 Modbus 串行 |
| 选项卡 | 卡槽A: 通讯模块, Profibus DP V1 卡槽A: 通讯模块, Profinet 卡槽A: 通讯模块, DeviceNet 卡槽A: 通讯模块, Modbus TCP/EtderNet/IP 卡槽A: 通讯模块, CANopen 菊花链 RJ45 卡槽A: 通讯模块, CANopen SUB-D 9 卡槽A: 通讯模块, CANopen 螺钉端子排 卡槽A/卡槽B: 数字和输入I/O扩展模块 卡槽A/卡槽B: 继电器输出扩展模块 卡槽A: 通讯模块, Etdernet IP/Modbus TCP/MD-Link 通讯模块, BACnet MS/TP 通讯模块, 以太网Powerlink |
| 安装类型 | 壁挂式安装 |
| *大瞬变电流 | 232.1 A 在 60 s (标准负载) 259.5 A 在 60 s (重载) |
| 电网相数 | 3 相 |
| 离散量输出数量 | 0 |
| 输出型式 | 继电器输出 R1A, R1B, R1C 250 V AC 3000 mA 继电器输出 R1A, R1B, R1C 30 V 直流 3000 mA 继电器输出 R2A, R2C 250 V AC 5000 mA 继电器输出 R2A, R2C 30 V 直流 5000 mA 继电器输出 R3A, R3C 250 V AC 5000 mA 继电器输出 R3A, R3C 30 V 直流 5000 mA |
| 输出电压 | <= 电源电压 |
| 容许的临时增强电流 | 1.1 x In 在 60 s (标准负载) 1.5 x In 在 60 s (重载) |
| 电机滑差补偿 | 可以抑制 不适用永磁同步电机规律 自动 无论负载情况 可调 |
| 加速和减速倾斜 | 线性可单调 从0.01...9999S |
| 物理接口 | 以太网 2线制RS485 |
| 制动至停止 | 采用直流注入 |
| 保护类型 | 热保护: 马达 安全转矩关断: 马达 电机断相: 马达 热保护: 驱动 安全转矩关断: 驱动 过热: 驱动 输出相线和接地之间的过流: 驱动 输出电压过载: 驱动 短路保护: 驱动 电机断相: 驱动 直流总线过压: 驱动 线路电源过压: 驱动 总线供电欠压: 驱动 总线供电失相: 驱动 超速: 驱动 控制电路上制动: 驱动 |
| 传输速率 | 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| 频率分辨率 | 显示单元: 0.1 Hz 模拟量输入: 0.012/50 Hz |
| 传输帧 | RTU |
| 电气连接 | 控制: 可拆卸螺钉端子 0.5...1.5 mm² AWG 20...AWG 16 线路侧: 螺钉终端 2 x 50...3 x 120 mm² 2 x AWG 1/0...2 x 300 kcmil 马达: 螺钉终端 2 x 50...3 x 120 mm² 2 x AWG 1/0...2 x 300 kcmil |
| 端口类型 | RJ45 (在远程图形终端) 适用 Etdernet/Modbus TCP RJ45 (在远程图形终端) 适用 Modbus 串行 |
| 数据格式 | 8比特，可配置为偶数，奇数或无奇偶 |
| 极化方式 | 无阻抗 |
| 交换模式 | 半双工, 全双工, 自动协商 Etdernet/Modbus TCP |
| 地址数 | 1…247 适用 Modbus 串行 |
| 访问方法 | 从（站） 以太网Modbus |
| 电源 | 用于逻辑输入的外部电源: 24 V 直流 (19…30 V), 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, 用于逻辑输入的内部电源和STO功能: 24 V 直流 (21…27 V), |
| 本地信号指示 | 3 LED for 本地诊断: 3 LED (双色) for 集成通讯状态: 4 颗LED指示灯 (双色) for 通讯模块状态: 1 个LED (红色) for 电压状态: |
| 宽度 | 320 mm |
| 高度 | 852 mm |
| 深度 | 390 mm |
| 净重 | 82 kg |
| 模拟量输入数量 | 3 |
| 模拟量输入类型 | AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits AI1, AI2, AI3 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits AI2 电压模拟输入: - 10...10 V 直流, 阻抗: 31.5 kOhm, 分辨率 12 bits |
| 离散量输入数量 | 8 |
| 数字量输入类型 | DI7, DI8 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V) |
| 输入兼容 | DI1...DI6: 离散量输入 1 级 PLC 符合 IEC 61131-2 DI5, DI6: 离散量输入 1 级 PLC 符合 IEC 65A-68 STOA, STOB: 离散量输入 1 级 PLC 符合 IEC 61131-2 |
| 离散量输入逻辑 | 正逻辑(源) (DI1...DI8), < 5 V (状态 0), > 11 V (状态 1) 负逻辑 (漏) (DI1...DI8), > 16 V (状态 0), < 10 V (状态 1) |
| 模拟量输出数量 | 2 |
| 模拟量输出 型号 | 软件-可配置电压 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits 软件-可配置电流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits 软件-可配置电流 DQ-, DQ+: 30 V 直流 软件-可配置电流 DQ-, DQ+: 100 mA |
| 采样期间 | 2 ms +/- 0.5 ms (DI1...DI4) - 离散量输入 5 ms +/- 1 ms (DI5, DI6) - 离散量输入 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模拟量输入 10 ms +/- 1 ms (AO1) - 模拟量输出 |
| 精度 | +/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动 模拟量输入 +/- 1 % AO1, AO2 用于60 °C的温度变动 模拟量输出 |
| 线性度误差 | AI1, AI2, AI3: *大值 +/- 0.15 % 适用 模拟量输入 AO1, AO2: +/- 0.2 % 适用 模拟量输出 |
| 继电器输出数量 | 3 |
| 继电器输出类型 | 可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次 可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 100000 次 可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 100000 次 |
| 更新时间 | 继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms) |
| *小开关电流 [Imin] | 继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流 |
| *大开关电流 | 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流 继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流 |
| 隔离 | 电源与控制端子之间 |
| Maximum output frequency | 500 kHz |
| *大输入电流 | 201.0 A |
| Variable speed drive application selection | 建筑-HVAC 离心式压缩机 食品和饮料加工 其他应用设备 开采矿产和金属 风机 开采矿产和金属 泵 石油和天然气 风机 水和废水 其他应用设备 建筑-HVAC 螺杆式压缩机 食品和饮料加工 泵 食品和饮料加工 风机 食品和饮料加工 自动化 石油和天然气 电潜泵(ESP) 石油和天然气 水喷射泵 石油和天然气 高效能燃油泵 石油和天然气 提炼用压缩器 水和废水 离心泵 水和废水 容积泵 水和废水 电潜泵(ESP) 水和废水 螺杆泵 水和废水 螺杆压缩机 水和废水 螺杆式压缩机 水和废水 离心式压缩机 水和废水 风机 水和废水 输送机 水和废水 混合器 |
| Motor power range AC-3 | 110…220 kW 在…上 380…440 V 3 相 110…220 kW 在…上 480…500 V 3 相 |
| 每套数量 | 1 |
| 箱体安装方式 | 壁挂式安装 |
