产品说明
施耐德ATV212HD30N4变频器 介绍：变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

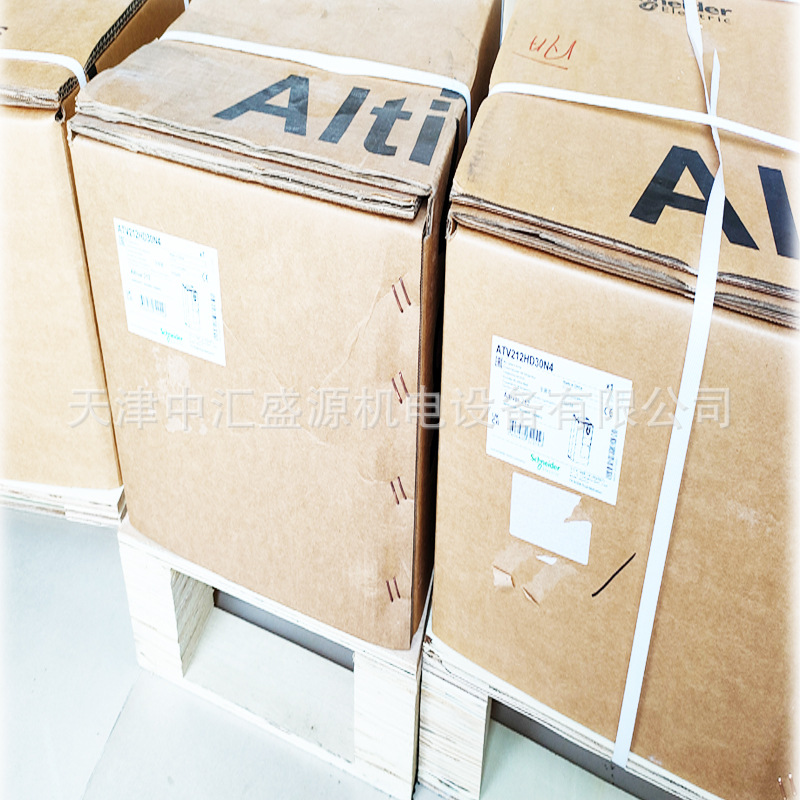

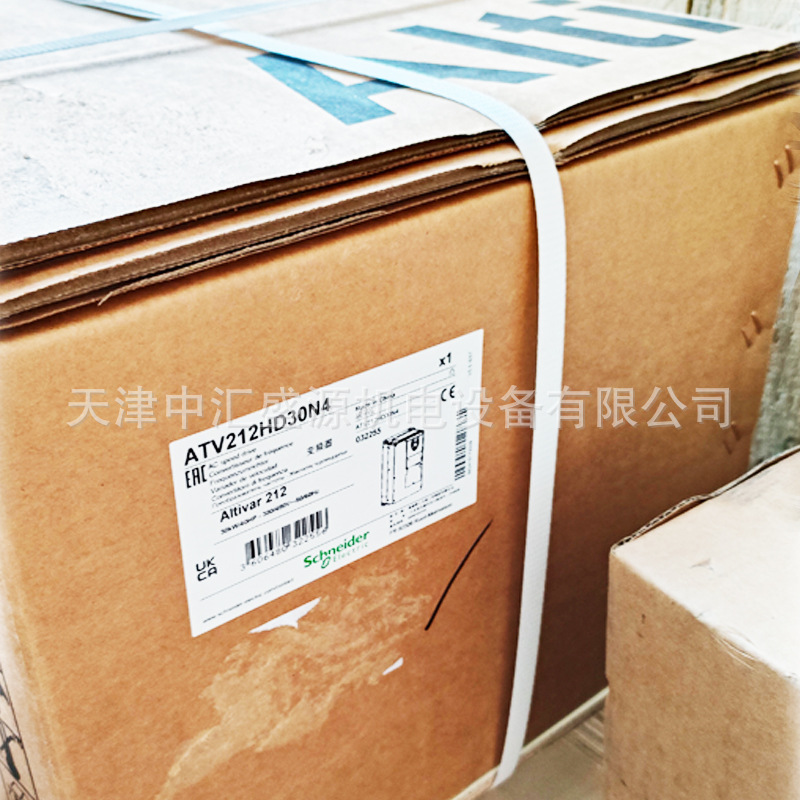

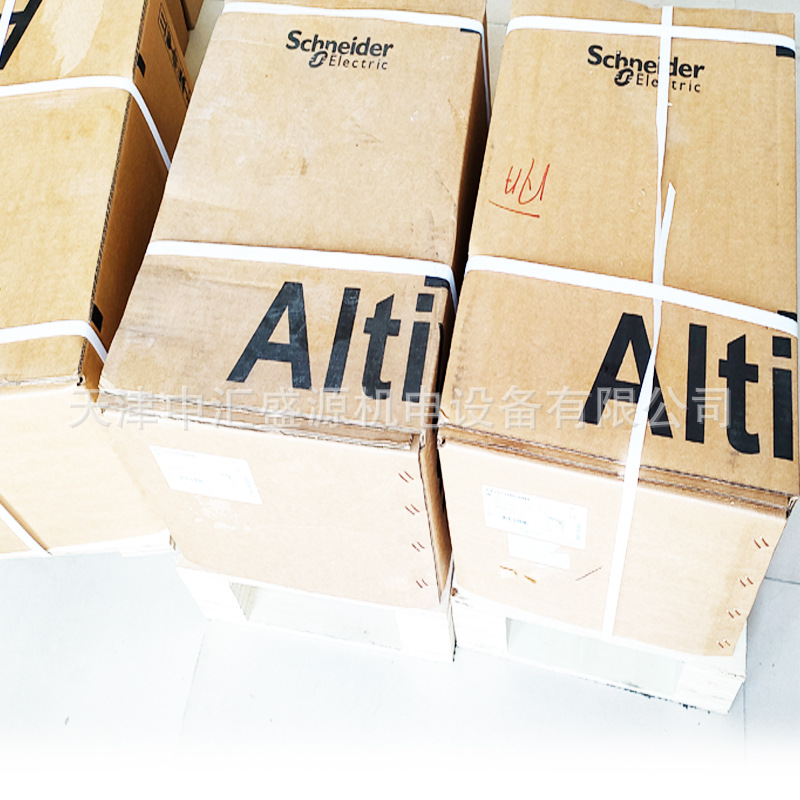

产品图片
产品参数
| 产品短名 | ATV212 |
| 产品应用场景 | 异步电机 |
| 电网相数 | 3 相 |
| 电动机功率 (kW) | 30 kW |
| 电机功率 | 40 hp |
| 电源电压范围 | 323…528 V |
| 供电频率 | 50...60 Hz - 5...5 % |
| 线路电流 | 44.7 A 在…上 480 V 56.7 A 在…上 380 V |
| 产品系列 | Altivar 212 |
| 产品类型 | 变频器 |
| 应用领域 | HVAC中的泵和风机 |
| 通讯端口协议 | APOGEE FLN 串口Modbus BACnet METASYS N2 LonWorks |
| 额定电源电压 [Us] | 380...480 V - 15...10 % |
| EMC 滤波器 | C2类EMC滤波器 |
| IP防护等级 | IP21 |
| 视在功率 | 44.6 kVA 在…上 380 V |
| 连续输出电流 | 58.5 A 在…上 380 V 58.5 A 在…上 460 V |
| *大瞬变电流 | 64.4 A 适用 60 s |
| 变频器输出频率 | 0.5…200 Hz |
| 速度范围 | 1…10 |
| 速度精度 | +/- 10 % 标称滑距 0.2 Tn 至 Tn |
| 本地信号指示 | 1 个LED (红色) for 带电的直流母线: |
| 输出电压 | <= 电源电压 |
| 隔离 | 主电源和控制电源之间的电气隔离 |
| 电缆类型 | 不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 90 °C / XLPE/EPR 不带安装套件: 1 线IEC 电缆 在…上 45 °C, 铜 70 °C / PVC 带有UL 1类套件: 3 线UL 508 电缆 在…上 40 °C, 铜 75 °C / PVC |
| 电气连接 | VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: 端子 2.5 mm² / AWG 14 L1/R, L2/S, L3/T: 端子 50 mm² / AWG 1/0 |
| 紧固扭矩 | 0.6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 24 N.m, 212 lb.内部 (L1/R, L2/S, L3/T) |
| 电源 | 内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 A, 保护类型: 过载和短路保护 内部电源: 24 V 直流 (21…27 V), <200 A, 保护类型: 过载和短路保护 |
| 采样期间 | 2 ms +/- 0.5 ms F 离散 2 ms +/- 0.5 ms R 离散 2 ms +/- 0.5 ms RES 离散 3.5 ms +/- 0.5 ms VIA 模拟 22 ms +/- 0.5 ms VIB 模拟 |
| 响应时间 | FM 2 ms, 公差 +/- 0.5 ms 适用 模拟 输出 FLA, FLC 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出 FLB, FLC 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出 RY, RC 7 ms, 公差 +/- 0.5 ms 适用 离散量 输出 |
| 精度 | +/- 0.6 % (VIA) 用于60 °C的温度变动 +/- 0.6 % (VIB) 用于60 °C的温度变动 +/- 1 % (FM) 用于60 °C的温度变动 |
| 线性度误差 | VIA: *大值 +/- 0.15 % 适用 输入 VIB: *大值 +/- 0.15 % 适用 输入 FM: +/- 0.2 % 适用 输出 |
| 模拟量输出 型号 | FM 可通过开关配置的电压 0...10 V DC, 阻抗: 7620 Ω, 分辨率 10 bits FM 可通过开关配置的电流 0...20 mA, 阻抗: 970 Ω, 分辨率 10 bits |
| 输出型式 | 可配置的继电器逻辑: (FLA, FLC) NO - 100000 次 可配置的继电器逻辑: (FLB, FLC) NC - 100000 次 可配置的继电器逻辑: (RY, RC) NO - 100000 次 |
| *小开关电流 [Imin] | 3 mA 在…上 24 V 直流 适用 可配置的继电器逻辑 |
| *大开关电流 | 5 A 在…上 250 V AC 在…上 阻性（负载） 负载 - cos phi = 1 - L/R = 0 ms (FL, R) 5 A 在…上 30 V 直流 在…上 阻性（负载） 负载 - cos phi = 1 - L/R = 0 ms (FL, R) 2 A 在…上 250 V AC 在…上 感性负载 负载 - cos phi = 0.4 - L/R = 7 ms (FL, R) 2 A 在…上 30 V 直流 在…上 感性负载 负载 - cos phi = 0.4 - L/R = 7 ms (FL, R) |
| 数字量输入类型 | F 可编程 24 V 直流, 有 1 级 PLC, 阻抗: 4700 Ω R 可编程 24 V 直流, 有 1 级 PLC, 阻抗: 4700 Ω RES 可编程 24 V 直流, 有 1 级 PLC, 阻抗: 4700 Ω |
| 离散量输入逻辑 | 正逻辑(源) (F, R, RES), <= 5 V (状态 0), >= 11 V (状态 1) 负逻辑 (漏) (F, R, RES), >= 16 V (状态 0), <= 10 V (状态 1) |
| 绝缘性能 | 3535 V DC 接地和电源接线端之间 5092 V DC 控制和电源接线端之间 |
| 绝缘电阻 | >= 1 mΩ 1 分钟 500 V 直流 |
| 频率分辨率 | 显示单元: 0.1 Hz 模拟量输入: 0.024/50 Hz |
| 通讯服务 | 读设备标识 (43) 监控可禁止 “超时”设置范围为0.1s至100 s 读保持寄存器 (03) ，*多2个字 写单寄存器（06） 写多寄存器 （16）*多 2 字 |
| 选项卡 | 通信卡 适用 LonWorks |
| 功耗W | 847 W |
| 气流 | 290 m3/h |
| 功能性 | 中间 |
| 特定应用 | HVAC |
| Variable speed drive application selection | 建筑-HVAC 压缩机涡旋 建筑-HVAC 风机 建筑-HVAC 泵 |
| Motor power range AC-3 | 30…50 kW 在…上 380…440 V 3 相 30…50 kW 在…上 480…500 V 3 相 |
| 马达启动器类型 | 变频器 |
| 离散量输出数量 | 2 |
| 模拟量输入数量 | 2 |
| 模拟量输入类型 | VIA 可通过开关配置的电压: 0...10 V 直流 24 V *大, 阻抗: 30000 Ω, 分辨率 10 位 VIB 可配置的电压: 0...10 V 直流 24 V *大, 阻抗: 30000 Ω, 分辨率 10 位 VIB 可配置的PTC 热探头: 0...6 探头, 阻抗: 1500 Ω VIA 可通过开关配置的电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 10 位 |
| 模拟量输出数量 | 1 |
| 物理接口 | 2线制RS485 |
| 连接器类型 | 1开放式 1 RJ45 |
| 传输速率 | 9600 bps 或 19200 bps |
| 传输帧 | RTU |
| 地址数 | 1…247 |
| 数据格式 | 8 位，奇偶或无奇偶校验，1个停止位 |
| 极化方式 | 无阻抗 |
| 异步电机控制配置文件 | 电压/频率比、自动IR补偿（U／f +自动Uo） 无传感器磁链矢量控制标准 电压/频率比，5点 电压/频率比 电压/频率比，2点 |
| 扭矩精度 | +/- 15 % |
| 瞬时过转矩 | 120 % 标称电机转矩 +/- 10 % 适用 60 s |
| 加速和减速倾斜 | 线性斜坡，可分别进行调节，调节范围为从0.01 至 3200 s 负载自动进行 |
| 电机滑差补偿 | 不可用电压/频率比的电机控制 自动 无论负载情况 可调 |
| 开关频率 | 6...16 kHz 可调 8...16 kHz 有 |
| 额定开关频率 | 8 kHz |
| 制动至停止 | 采用直流注入 |
| 电网频率 | 47.5...63 Hz |
| 预期线路Isc | 22 kA |
| 保护类型 | 过热保护: 驱动 耗散功率: 驱动 电机各相线之间短路: 驱动 输入断相: 驱动 输出相线和接地之间的过流: 驱动 直流总线过压: 驱动 控制电路上制动: 驱动 防止超出限制速度: 驱动 总线供电过压和欠压: 驱动 总线供电欠压: 驱动 防止输入相位丢失: 驱动 热保护: 马达 电机断相: 马达 PTC探头: 马达 |
| 宽度 | 240 mm |
| 高度 | 420 mm |
| 深度 | 214 mm |
| 净重 | 26.4 kg |
