产品说明
施耐德ABLU3A24050电源开关介绍：开关模式电源（Switch Mode Power Supply，简称SMPS），又称交换式电源、开关变换器，是一种高频化电能转换装置，是电源供应器的一种。其功能是将一个位准的电压，透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源（例如市电）或是直流电源，而输出多半是需要直流电源的设备，例如个人电脑，而开关电源就进行两者之间电压及电流的转换。

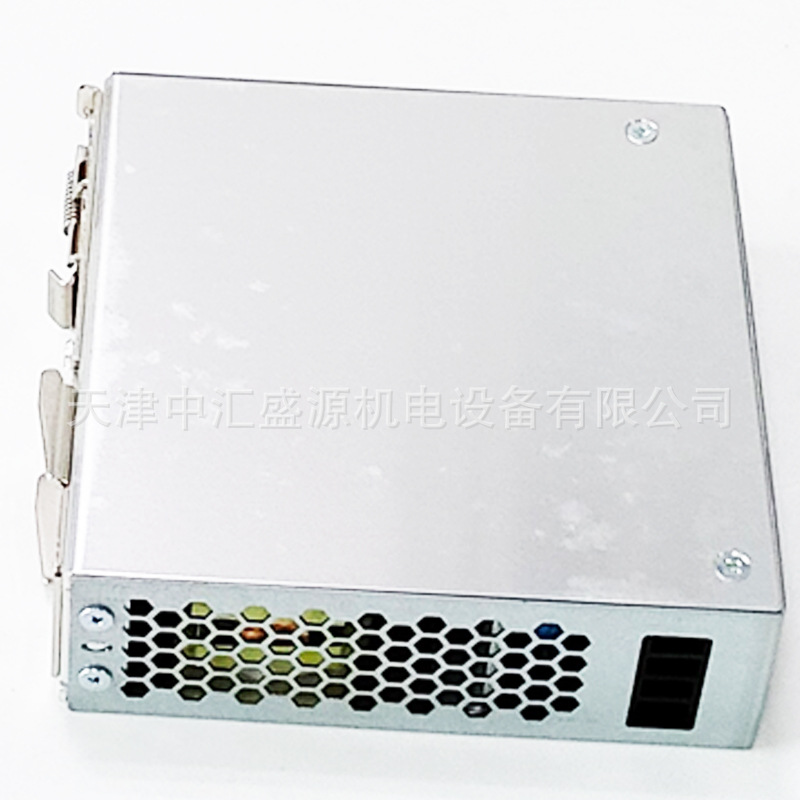

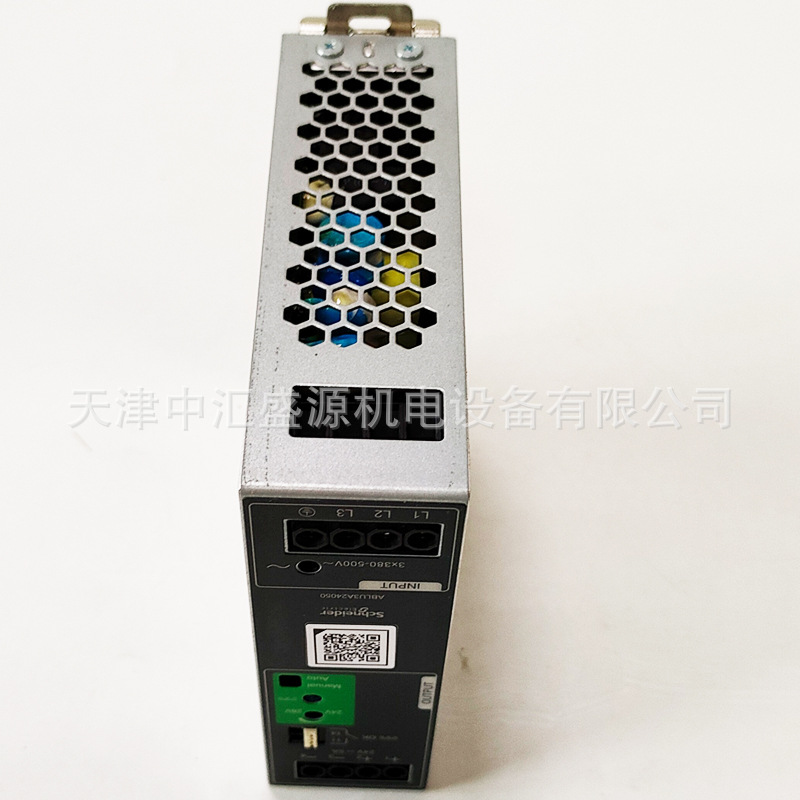

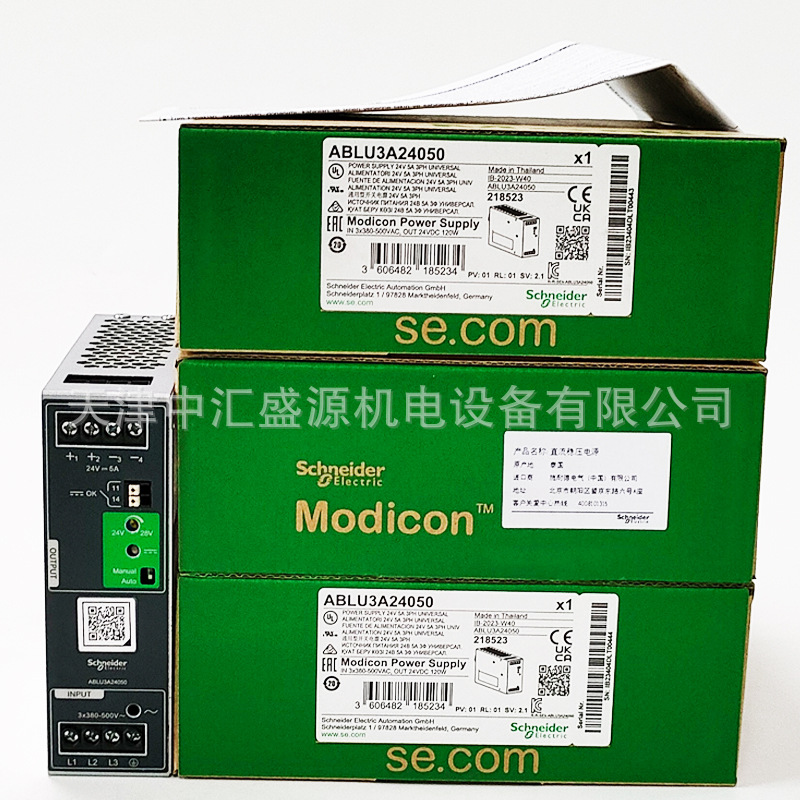

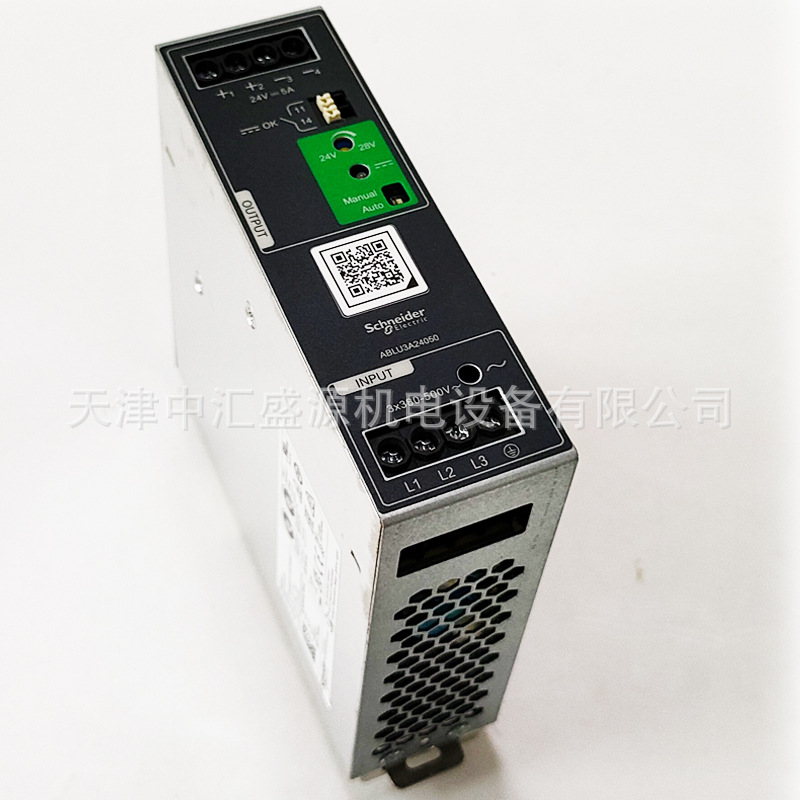

产品图片
产品参数
| 产品系列 | Modicon Power Supply |
| 产品类型 | 电源 |
| 电源类型 | 调节开关模式 |
| 变体选项 | Universal |
| 机柜材料 | 金属 |
| Nominal input voltage | 380...500 V 交流 三相 |
| 额定功率 [W] | 120 W |
| 输出电压 | 24 V DC |
| 电源输出电流 | 5 A |
| 容许的临时增强电流 | 1.5 x In (for 5 seconds) |
| 输入电压限制 | 320...575 V AC 3 相 |
| Nominal network frequency | 50…60 Hz |
| Network system compatibility | TN TT IT |
| Maximum leakage current | 2 mA 500 V AC |
| 输入保护类型 | 集成熔丝（不可换） 3.15 A External protection (recommended) |
| *大涌流 | 25 A 在…上 380 V 25 A 在…上 500 V |
| 宽度（步进18mm） | 0.40 at 380 V AC 0.40 at 500 V AC |
| 功率 | 86.5 % 在…上 380 V 交流 86.5 % 在…上 500 V 交流 |
| Output voltage adjustment | 24...28 V |
| 功耗W | 18.5 W |
| 电流消耗 | < 0.5 A 380 V AC < 0.4 A 500 V AC |
| Turn-on time | < 1 s |
| 保持时间 | > 20 ms 380 V AC > 40 ms 500 V AC |
| Startup witd capacitive loads | 200000 µF |
| 残波 | < 100 mV |
| 平均故障时间 | 2168900 小时 at 25 °C, 全负荷 conforming to SR 332 816200 小时 at 55 °C, 80 % load conforming to SR 332 |
| 输出保护类型 | 防过载与短路, optical power : manual or automatic reset by switch Against over temperature, optical power : 自动重置 防过压, optical power : manual reset |
| 接线能力 | 螺钉连接: 0.75…6 mm², (AWG 18...AWG 10) witdout wire end ferrule 适用 输出 螺钉连接: 0.75...4 mm², (AWG 18...AWG 12) 线段箍 适用 输出 螺钉连接: 0.75…6 mm², (AWG 18...AWG 10) witdout wire end ferrule 适用 输入 螺钉连接: 0.75...4 mm², (AWG 18...AWG 12) 线段箍 适用 输入 压线: 0.2...1.5 mm², (AWG 22...AWG 16) witdout wire end ferrule 适用 诊断继电器 压线: 0.2...0.75 mm², (AWG 22...AWG 18) 线段箍 适用 诊断继电器 压线: 0.2...0.75 mm², (AWG 22...AWG 18) 线段箍 适用 shut down input |
| line and load regulation | < 0.17 % network 100 % load in line at 25 °C < 0.6 % +/- 0.5 % network 150 % load at 25 °C |
| LED状态 | LED (绿色与红色) product status LED (绿色) 输入电压 |
| 深度 | 125.3 mm |
| 高度 | 124 mm |
| 宽度 | 38 mm |
| 净重 | 0.60 kg |
| 标识 | CE UKCA |
| 安装方式 | 顶帽类型td35-15 导轨安装 符合 IEC 60715 顶帽类型 td35-7.5 导轨安装 符合 IEC 60715 Double-profile DIN 导轨安装 |
| 电源 | SELV 符合 IEC 60950-1 SELV 符合 IEC 60204-1 SELV 符合 IEC 60364-4-41 |
| 绝缘性能 | 4000 V AC 和 input to output 绝缘 2000 V AC 和 input to ground 绝缘 1500 V AC 和 output to ground 绝缘 4000 V AC 和 input to diagnostic relay 绝缘 500 V AC 和 output to diagnostic relay 绝缘 1500 V AC 和 diagnostic relay to ground 绝缘 和 shutdown input not isolated from output 绝缘 |
| Diagnostic relay | Electromechanical relay 1000.0 mA 30 V |
| Service life | 10 年 40 °C 80 % load |
| 过电压类别 | III II |
